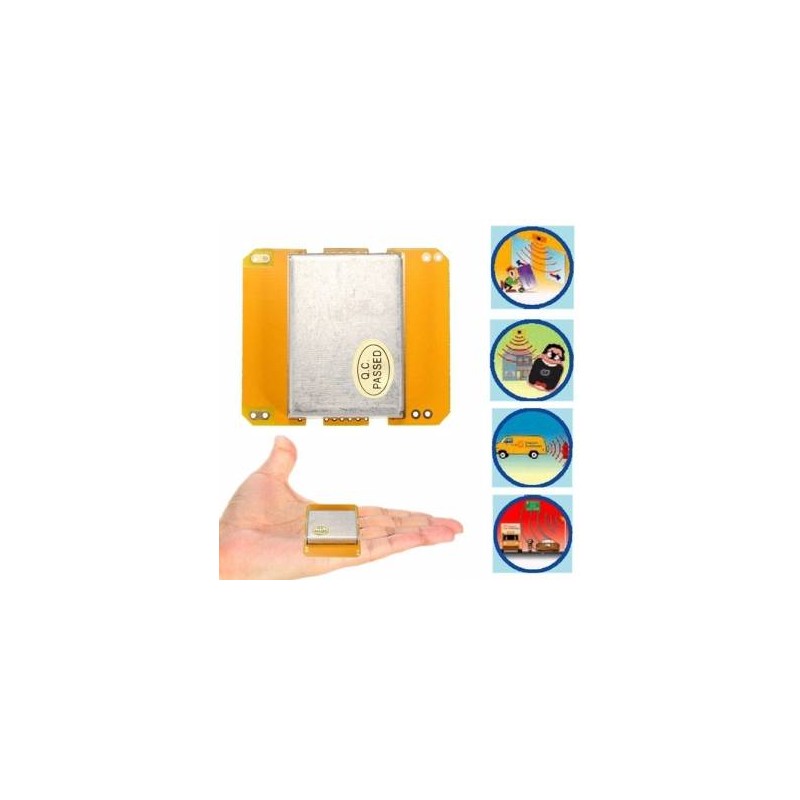

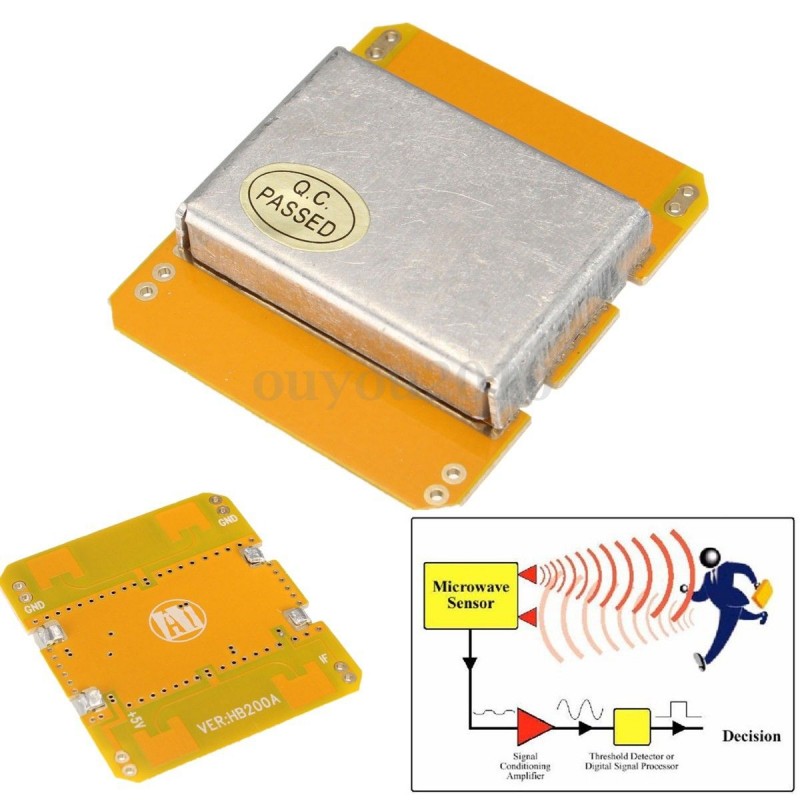

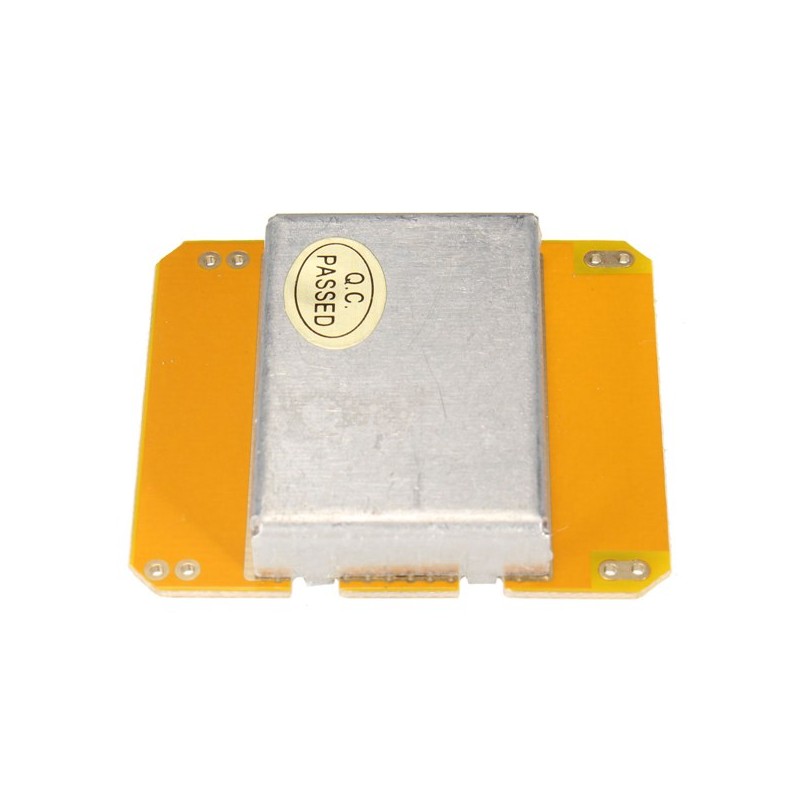

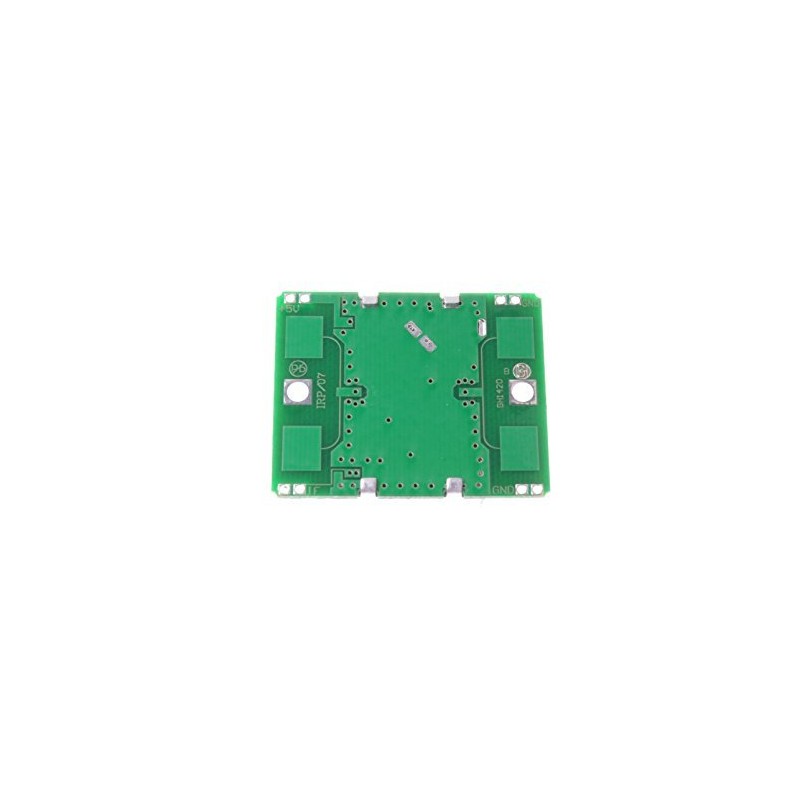

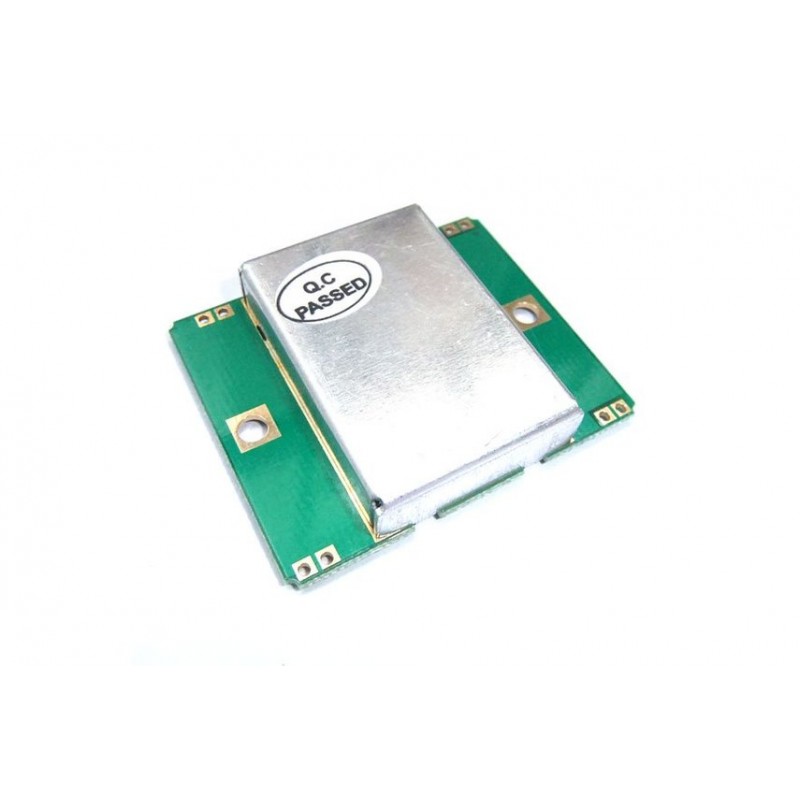

Radaro modulis HB100

Prekės kodas: d0146

Būklė: Nauja prekė

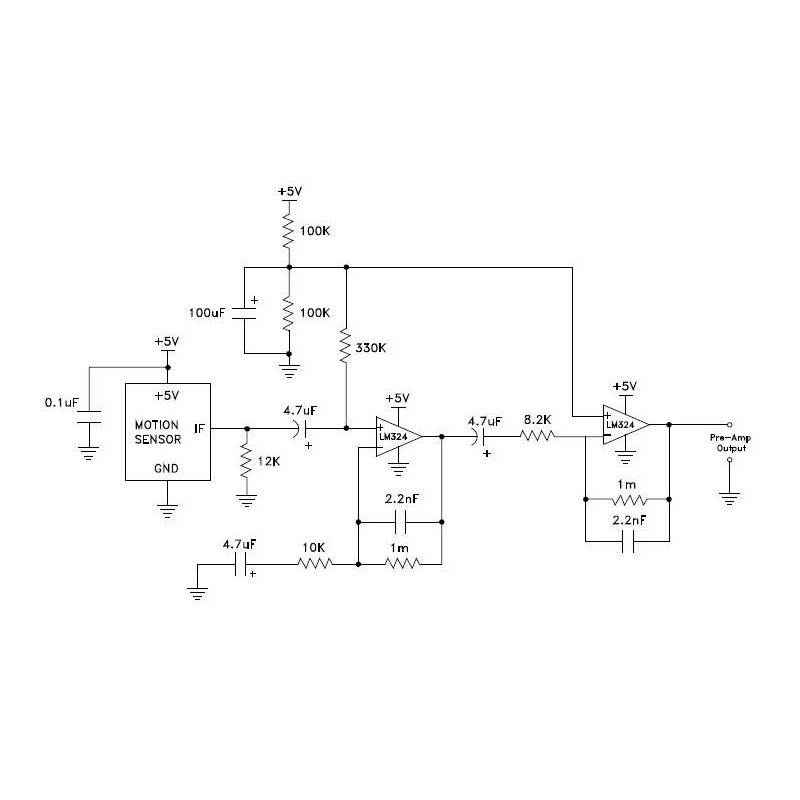

Doplerio radaro modulis. Veikia daugiau nei 20m atstumu. Norint panaudoti Arduino prototipuose, modulio išėjimo signalas turi būti sustiprinamas papildomomis grandinėmis.

Smulkiau

Prekių kiekis mūsų sandėlyje: 4

Spausdinti

Charakteristikos

Suderinama su Arduino™ ir *duino	Taip
Nominali darbinė įtampa	5V
Maitinimo įtampa	4,75 - 5,25 V
Dažnis	10,525GHz
Jungties žingsnis	2,54mm
Kontaktų kiekis	4
Matmenys	46 x 40 x 7 mm
Maksimali srovė	60 mA
Naudojami mikrovaldiklio prievadai	1 skaitmeninis I/O ir/arba 1 analoginis įėjimas
Pagrindinės funkcijos grandynas	HB100
Darbinis atstumas	~20 m
Naudojama srovė	37 mA

Apie prekę

Specifications：
Transmitter:
1 transmitting frequency: 10.525 GHz
2: frequency setting precision 3 MHZ
3 power output (minimum) : 13 DBM EIRP
4: working voltage 5 V + / - 0.25 V
5. working current (the CW) : 60 ma Max., 37 ma typical
Harmonic emission: < - 10 DBM
6.pulse work mode:5% 8 average current (DC) : 2 ma typ.
8.pulse width (Min.) : 5 usec
9.load cycle (Min.) : 1%

Receiver:
1. sensitivity (10 db S/N thewire) :- 86 DBM
2.3hz - 80 hz bandwidth clutter :10 uv
3. antenna gain: 8dBi
4 vertical plane 3 db beam width: 36 degrees
5.Level 3 db beam width: 72 degrees
6.Size：46*40*7mm

Welding Note:
Use low voltage soldering iron and iron grounded, DIP welding the PAD, there have to be welded or copper circuit traces that side! !
