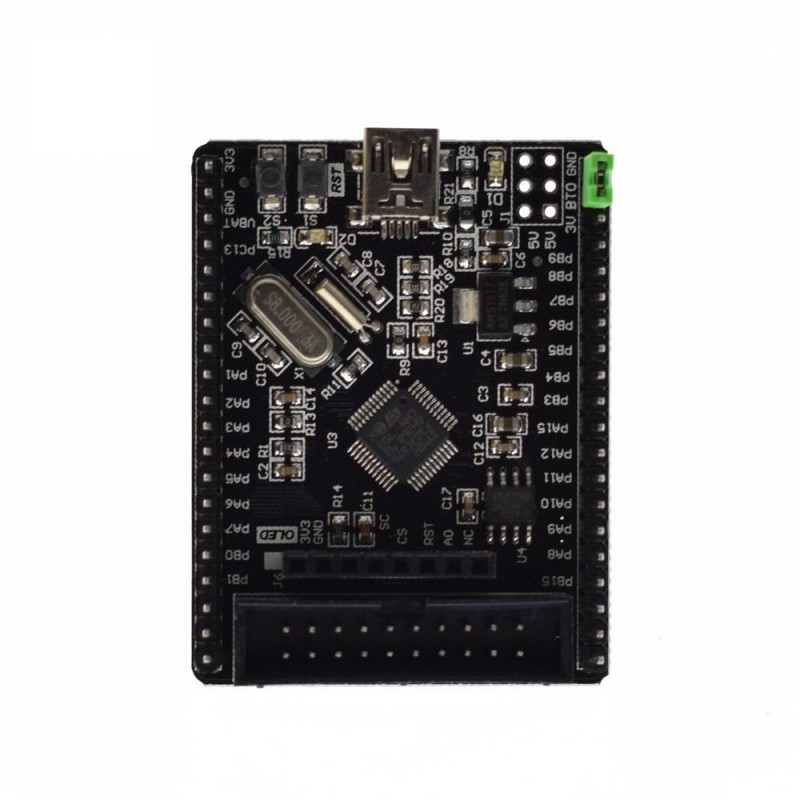

STM32F103C8T6 pagrindinė ARM cortex-M3 plokštė su laidais

Prekės kodas: d0677

Būklė: Nauja prekė

Bazinė plokštė su programuojamu STM32 šeimos ARM mikrovaldikliu veikiančiu 72 MHz dažniu.

Smulkiau

Prekių kiekis mūsų sandėlyje: 9

Spausdinti

Charakteristikos

Suderinama su Arduino™ ir *duino	Taip
Būsenos indikacija	Taip. LED
Mikrovaldiklis	STM32F103C8T6
Nominali darbinė įtampa	3,3V
Maitinimo įtampa	2-5 V
Maksimali maitinimo įtampa	5,5V
Skaitmeninių įėjimų/išėjimų skaičius	16
PWM išėjimų skaičius	+
Analoginių įėjimų skaičius	5
Flash atminties kiekis	64 kB
SRAM atminties kiekis	20 kB
EEPROM atminties kiekis	parengta sąsaja išorinei EEPROM atminčiai
Dažnis	72Mhz
Jungties žingsnis	2,54mm
Kontaktų kiekis	68
Matmenys	55 x 43 mm
USB	Pilnai parengta
Komunikacijų sąsajos	CAN, I2C, SPI, USART, USB

Apie prekę

The STM32F103xx medium-density performance line family incorporates the high-performance ARM Cortex-M3 32-bit RISC core operating at a 72 MHz frequency, high-speed embedded memories and an extensive range of enhanced I/Os and peripherals connected to two APB buses. These board’s features make it ideal for a wide range of applications such as motor control, power management, medical and handheld equipment, PC and gaming peripherals, GPS platforms, industrial applications and more.

Chip :STM32F103C8T6

8M crystal (up to 72M by chip PLL)

LM1117-3.3V regulator chip provides a maximum 800mA current

Mini USB power supply,

With Reset button

A standard JTAG download port, support JLink, STLink

20K RAM, 64K FLASH, TQFP48 package

For usb connection to PC, ST-Link V2 Emulator debugger is required.

PACKAGE INCLUDES:

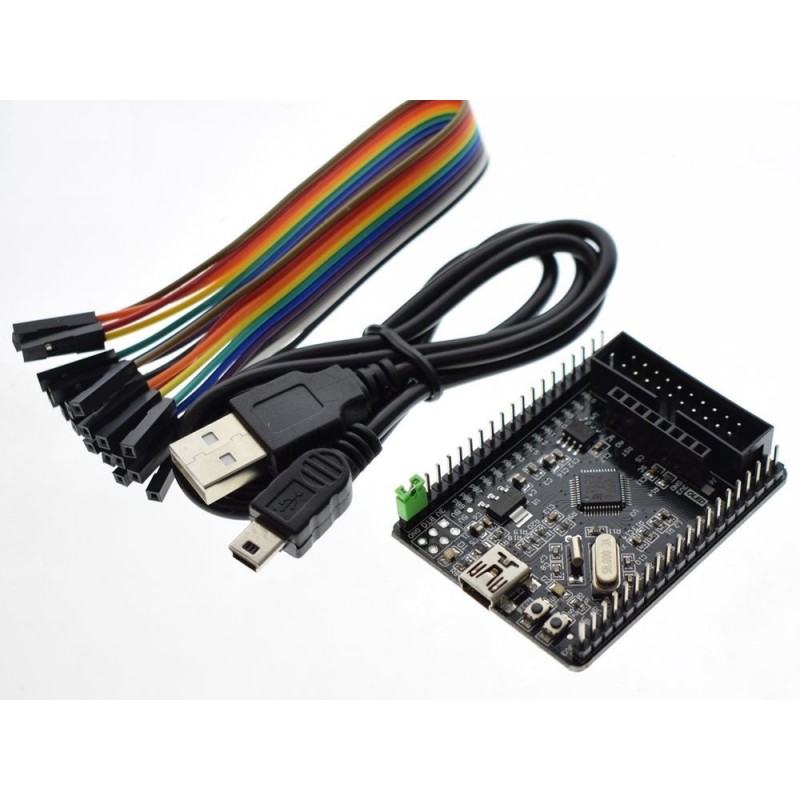

1x ARM Cortex-M3 STM32F103C8T6 STM32 Minimum System Development Board

1x USB cable

10x 20cm Female to female Dupont cables
