HC-SR04 atvaizdavimo modulis (ultragarsiniams jutikliams)

Prekės kodas: d6761

Būklė: Nauja prekė

Šis modulis yra skirtas naudoti su įprastiniais ultagarsiniais jutikliais, kuriems būtinas trigger ir echo signalų mikroprocesorinis valdymas. Naudojant šį modulį, ultragarsinį jutiklį (Pvz. HC-SR04, SRF05 ar pan.) (komplekte nėra) paversite į atstumo matavimo įrankį. Turi galimybę išvesti duomenis per nuoseklią duomenų perdavimo sąsają.

Smulkiau

Prekių kiekis mūsų sandėlyje: 47

Spausdinti

Charakteristikos

Suderinama su Arduino™ ir *duino	Taip
Maitinimo įtampa	3,3V arba 5V
Maksimali maitinimo įtampa	5,5V
Jungties žingsnis	2,54mm
Jungties tipas	Female (mot.) / Male (vyr.)
Kontaktų kiekis	4+4+2
Matmenys	25 x 35 x 12
Naudojami mikrovaldiklio prievadai	2vnt. UART (TX, RX)
Išėjimo tipas	Skaitmeninis

Apie prekę

Description:

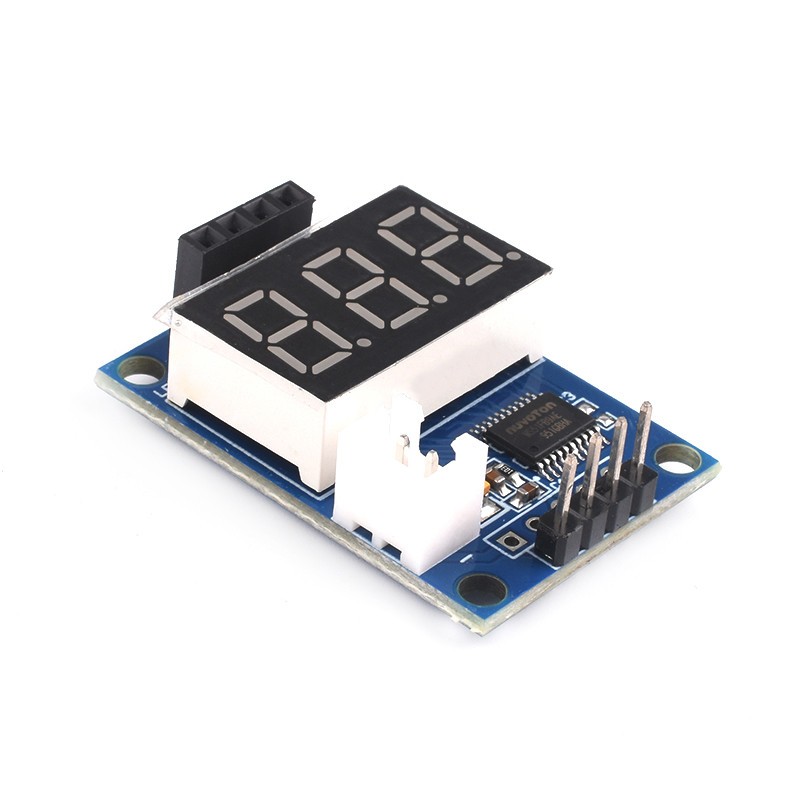

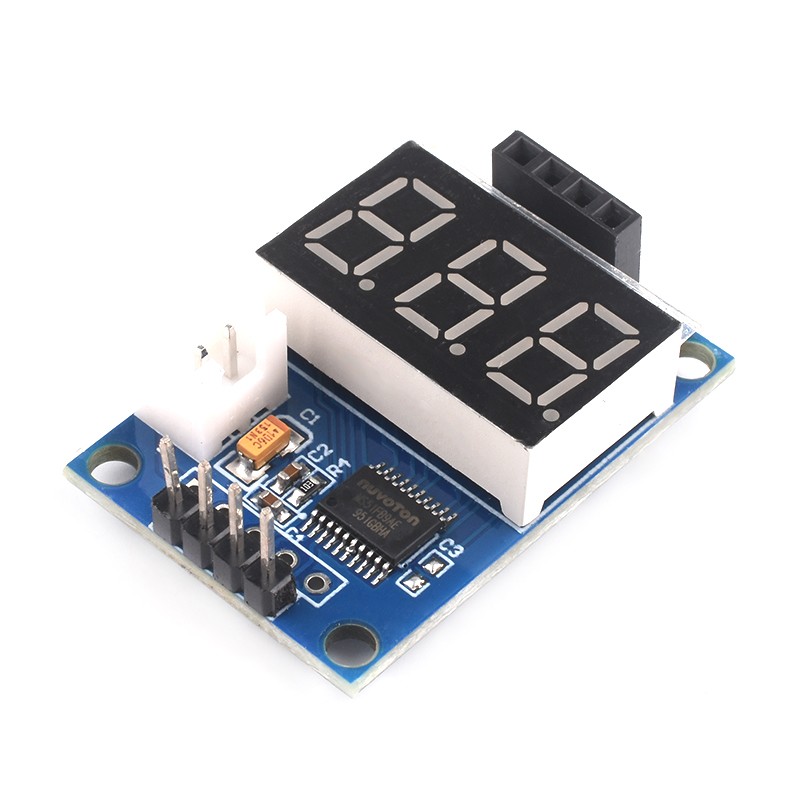

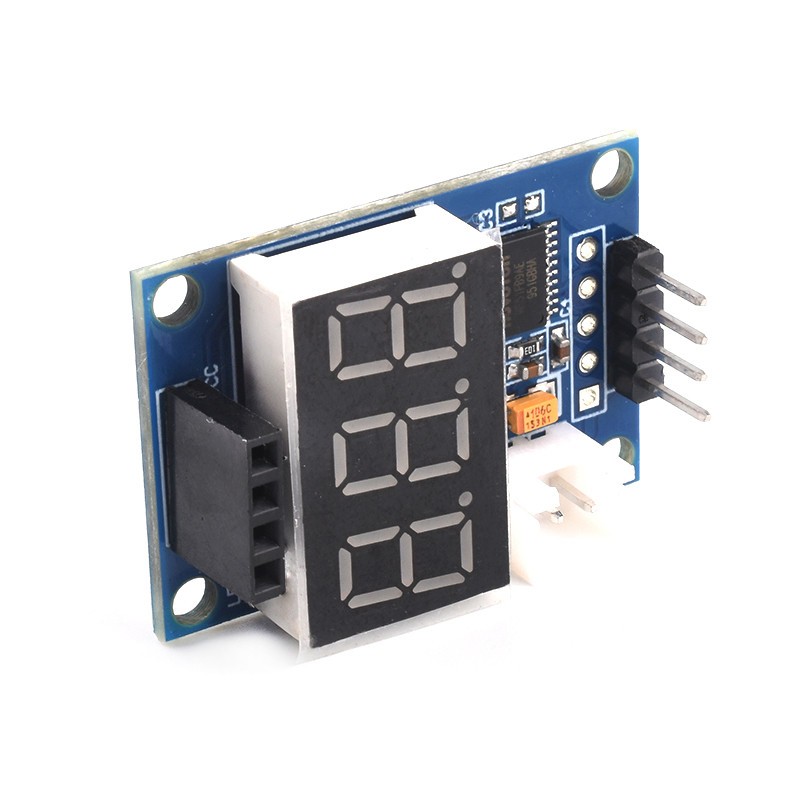

This module has integrated 8 bit MCU, it can be used for distance measurement while testing HC-SR04 ultrasonic module performance, or as indicator in work conditions. And it supports serial port output and 7 segment LED display

Function:
1. Onboard STM8S103 microprocessor
2. 7 segment LED display
3. Serial port data output
4. Valid Measurement Distance: 3-400cm
5. Display Unit: cm
6. Max Voltage: 5V

Hardware:
1. Board Size: 24.2*35.1mm
2. VCC, GND: 5V power interface
3. 2.54mm White Socket: 5V power interface
4. TX: module serial port transmit pin
5. RX: module serial port receive pin
6. NRST, SWIN: preset STM8 program download port
To use serial port communication: baud rate 9600, output format "D:XXXrn", XXX represents distance, unit is cm
