Žingsninių variklių valdiklis DRV8825

Prekės kodas: d0405

Būklė: Nauja prekė

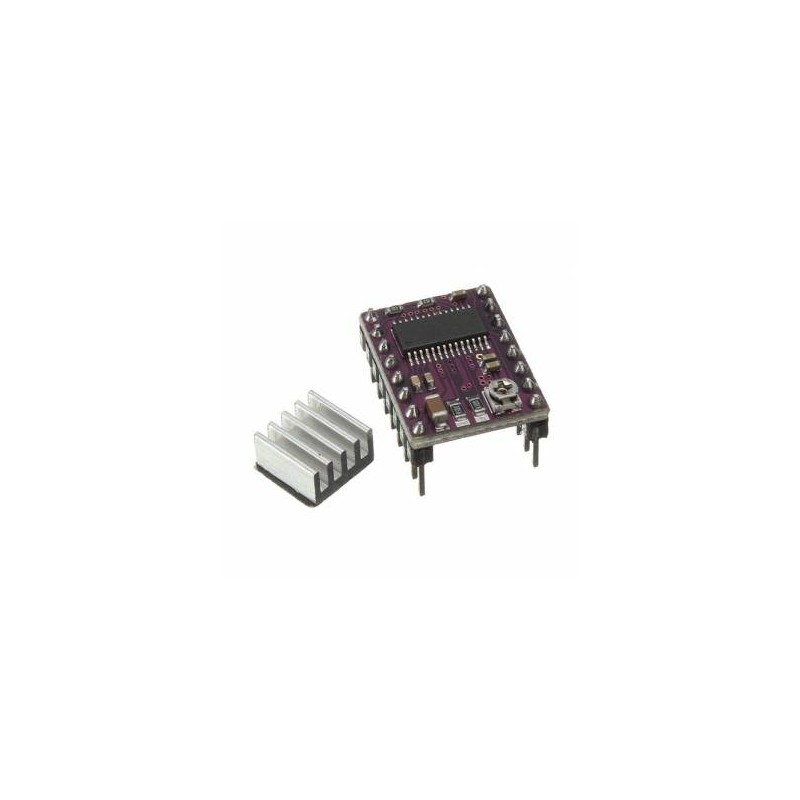

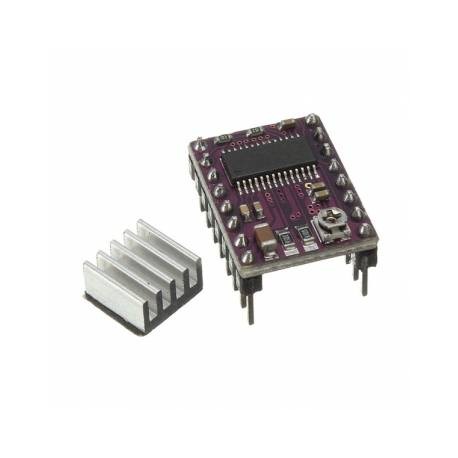

Šis funkcionalus žingsinių variklių valdiklis gali būti naudojamas su bet kokia elektronika formuojančia stačiakampius impulsus, pavyzdžiui Arduino. Žingsninis variklis gali būti maitinamas įtampa iki 45V. Komplekte yra pasyvinis aušintuvas.

Smulkiau

Prekių kiekis mūsų sandėlyje: 90

Spausdinti

Charakteristikos

Suderinama su Arduino™ ir *duino	Taip
Kanalų skaičius	1
Maksimali valdoma srovė	2,2A kanalui
Maksimali valdoma įtampa	45V
Būsenos indikacija	Ne
Nominali darbinė įtampa	3,3 - 5V
Maitinimo įtampa	8,2-45V
Jungties žingsnis	2,54mm
Jungties tipas	Male (vyr.)
Kontaktų kiekis	16
Naudojami mikrovaldiklio prievadai	2-8 skaitmeniniai I/O
Pagrindinės funkcijos grandynas	DRV8825

Apie prekę

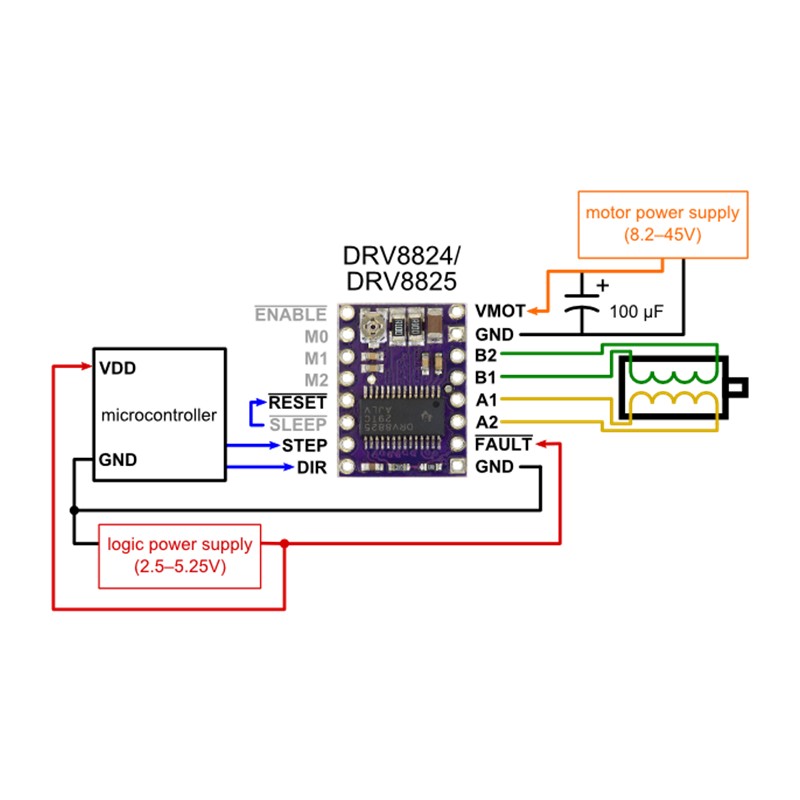

Simple step and direction control interface
Six different step resolutions: full-step, half-step, 1/4-step, 1/8-step, 1/16-step, and 1/32-step
Adjustable current control lets you set the maximum current output with a potentiometer, which lets you use voltages above your stepper motor’s rated voltage to achieve higher step rates
Intelligent chopping control that automatically selects the correct current decay mode (fast decay or slow decay)
45 V maximum supply voltage
Built-in regulator (no external logic voltage supply needed)
Can interface directly with 3.3 V and 5 V systems
Over-temperature thermal shutdown, over-current shutdown, and under-voltage lockout
Short-to-ground and shorted-load protection
4-layer, 2 oz copper PCB for improved heat dissipation
Exposed solderable ground pad below the driver IC on the bottom of the PCB
Module size, pinout, and interface match those of our A4988 stepper motor driver carriers in most respects
