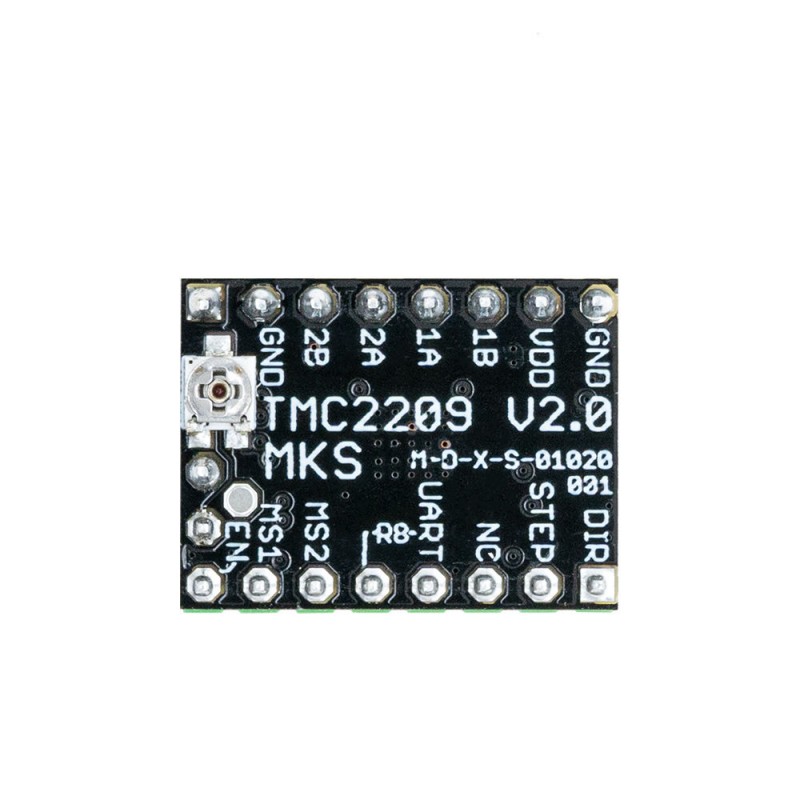

Žingsninių variklių valdiklis TMC2209 V2.0 quiet

Prekės kodas: d6793

Būklė: Nauja prekė

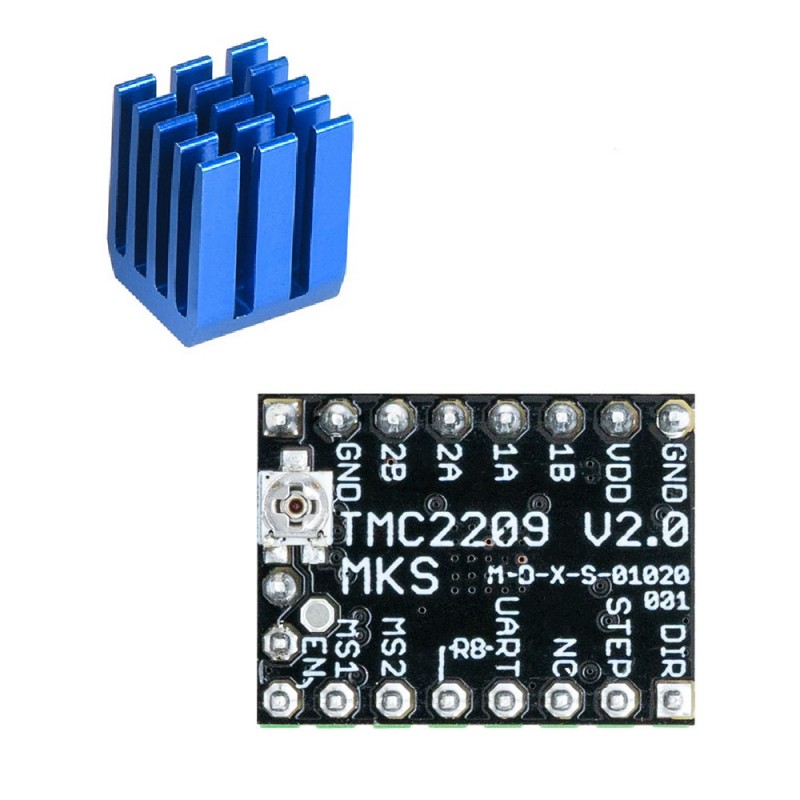

Šis funkcionalus žingsinių variklių valdiklis gali būti naudojamas su bet kokia elektronika formuojančia stačiakampius impulsus, pavyzdžiui Arduino. Taip pat turi UART interfeisą. Komplekte yra pasyvinis aušintuvas.

Smulkiau

Prekių kiekis mūsų sandėlyje: 13

Spausdinti

Charakteristikos

Suderinama su Arduino™ ir *duino	Taip
Kanalų skaičius	1
Maksimali valdoma srovė	2,5A kanalui
Maksimali valdoma įtampa	28V
Būsenos indikacija	Ne
Nominali darbinė įtampa	3,3 - 5V
Maitinimo įtampa	5,5-28V
Jungties žingsnis	2,54mm
Jungties tipas	Male (vyr.)
Kontaktų kiekis	18
Pagrindinės funkcijos grandynas	TMC2209
Nominali srovė	1,25A

Apie prekę

Features:
1:Ultra quiet
2:Large heat sink,good heat dissipation
3:Support sensorless-homing function.
4:Support uart mode by set jumper caps instead of welding on mks gen_l V2.0,skr1.3/1.4,mks sgen_l. Parameter:
1:Default current:1.25a
2:Max current:2.5a
3:Logic voltage:3.3v/5v
4:Input voltage:5.5v-28v
5:Microstep:up to 1/256
6:Mode:dir/step,uart

Driver current regulation:
1:Verf measures the voltage of Gnd and potentiometer middle.
2:Please DO NOT connect the motors when measuring the voltage, or it's easy to burn the drive.
3:Please connect the power supply when measuring voltage as well, do not connect only the USB power.
4:Please pay special attention to the direction, do not insert wrongly!
Driver current algorithm:
I=Vref Default I=1.25A
