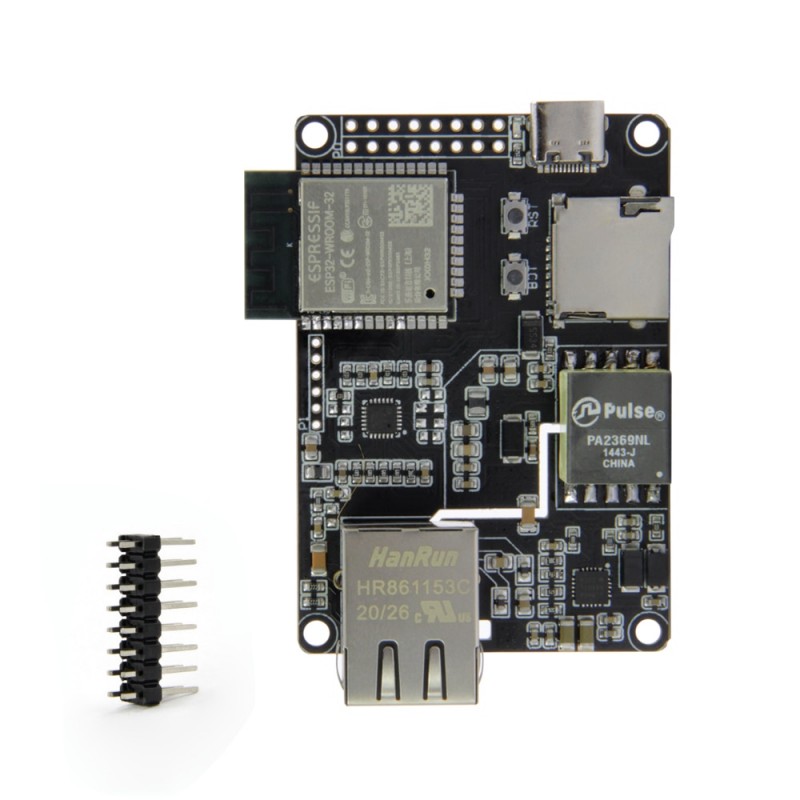

TTGO T-Internet-POE modulis (ESP32-WROOM ir LAN8720A)

d1607

Nauja prekė

ESP32 WiFi modulio plokštė paruošta jungimui prie Ethernet kabelinių tinklų. Gali būti maitinama PoE būdu. Gali būti programuojama naudojant Arduino IDE. Jūsų IoT įtaisas galės komunikuoti ne tik bevieliais tinklais, bet ir patikimesniais kabeliniais kompiuterių tinklais. Patogiausia firmware įkelti naudojant šiam moduliui skirtą downloader modulį (d1606).

Smulkiau

Prekių kiekis mūsų sandėlyje: 10

44,23€ su PVM


36,55€ be PVM

Charakteristikos

Suderinama su Arduino™ ir *duinoTaip
MikrovaldiklisESP-WROOM
Nominali darbinė įtampa3,3V
Maitinimo įtampa2,7 - 3,6 V
Maksimali maitinimo įtampa3,6V (50V PoE)
Flash atminties kiekis4Mb
SRAM atminties kiekis520kb
Dažnisiki 240 MHz
Jungties žingsnis2,54mm
Matmenys70 x 52 x 17 mm
USBType C
Komunikacijų sąsajosI2C, UART, SPI, SDIO, SD, LED PWM, Motor PWM, I2S, IR, WiFi, Bluetooth, Touch, DAC, ADC
Pagrindinės funkcijos grandynasHR861153C , LAN8720A, SI3404

Apie prekę

Product Detail

1.Compatible with PoE mode A (powered by data pair) and PoE mode B (powered by backup pair) and auto MDIX, allowing the use of straight and crossover Ethernet cables.

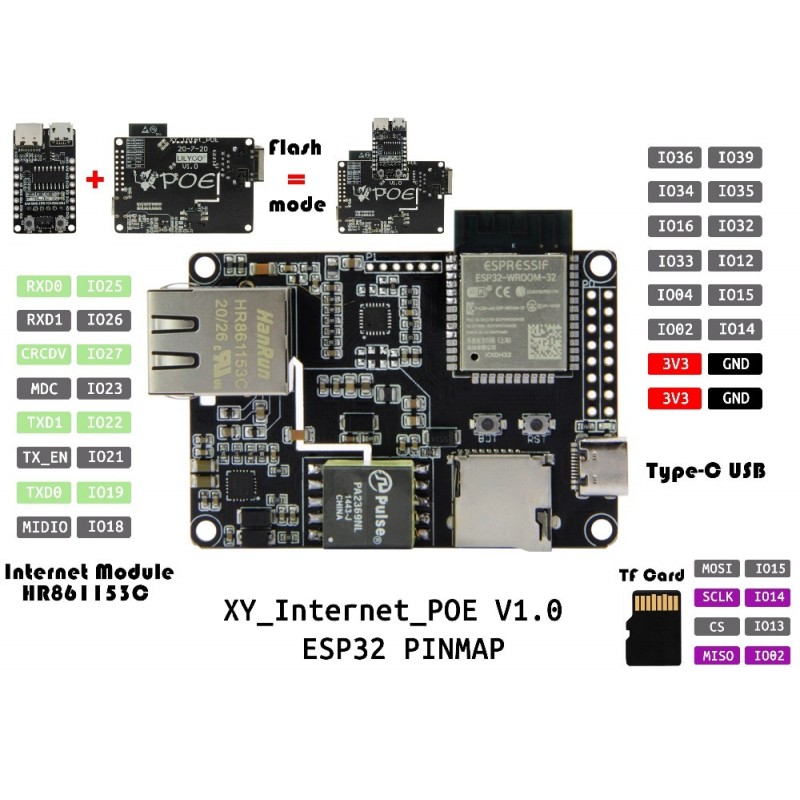

2.20 needle footprint with 3.3V, V+ power and 15 ESP32GPIO are available for your application.
3. The compact 75mm by 40mm footprint is compatible with 4 mounting holes of ordinary M2.5 or 4-40 screws.

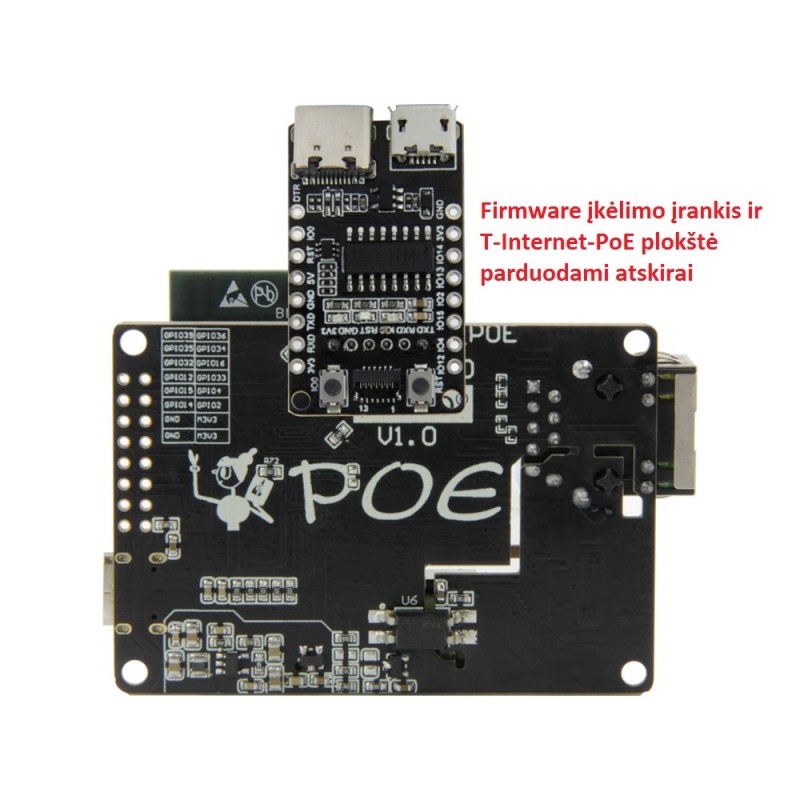

4.A small programming/USB serial console sub-module has been created so that the Inter-POE module can be easily programmed to meet the user's application needs. Parduodama atskirai. Prekės kodas d1606.

Hardware Specifications
Chipset

ESPRESSIF-ESP32-WROOM,LAN8720A Ethernet chip,SI3404 Power management chip

FLASH4MB

SRAM 520 kB SRAM
ButtonBOT,Rest
External DeviceTF Card Slot,Type-C  Interface,PA2369NL 1825-S Transformer,HR861153C Ethernet-POE interface
USB to TTLCP2104
Modular interface SD card、UART、SPI、I2C、PWM、I2S、ADC
On-board clock32.768MHz crystal oscillator
Working temperature range -40℃ ~ +85℃
Weight26.85g
Size70*52.3*17mm



Power Supply Specifications

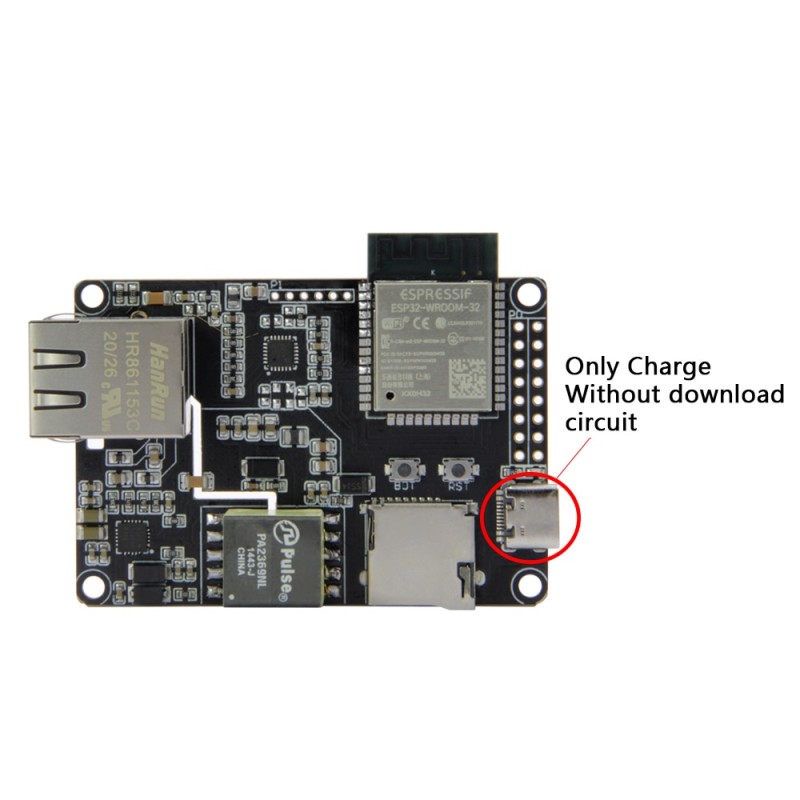

Power Supply InputType-C USB  5V
 HR861153C Ethernet-POE interface  50V
Working voltage2.7V-3.6V
Maximum output currentAbout 1.2A
Charging current500mA
USBType-C USB

Wi-Fi
StandardFCC/CE-RED/IC/TELEC/KCC/SRRC/NCC(esp32 chip)
Protocol802.11 b/g/n(802.11n,speed up to150Mbps)A-MPDU and A-MSDU polymerization,support 0.4μS Protection interval
Frequency range2.4GHz~2.5GHz(2400M~2483.5M)
Transmit Power22dBm
Communication distance300m

Bluetooth
ProtocolMeet bluetooth v4.2BR/EDR and BLE standard
Radio frequencyWith -97dBm sensitivity NZIF receiver Class-1,Class-2&Class-3 emitter AFH
Audio frequencyCVSD&SBC audio frequency

Software specification
Wi-Fi ModeStation/SoftAP/SoftAP+Station/P2P
Security mechanismWPA/WPA2/WPA2-Enterprise/WPS
Encryption Type AES/RSA/ECC/SHA
Firmware upgradeUART download/OTA(Through network/host to download and write firmware)
Software DevelopmentSupport cloud server development /SDK for user firmware development
Networking protocolIPv4、IPv6、SSL、TCP/UDP/HTTP/FTP/MQTT
User ConfigurationAT + Instruction set, cloud server, android/iOSapp
OSFreeRTOS
