> >>>Mega WiFi R3 (Mega2560 ir ESP8266) pagrindinė plokštė
Mega WiFi R3 (Mega2560 ir ESP8266) pagrindinė plokštė Padidinti
Ankstesnis Tęsti

Tik internetu

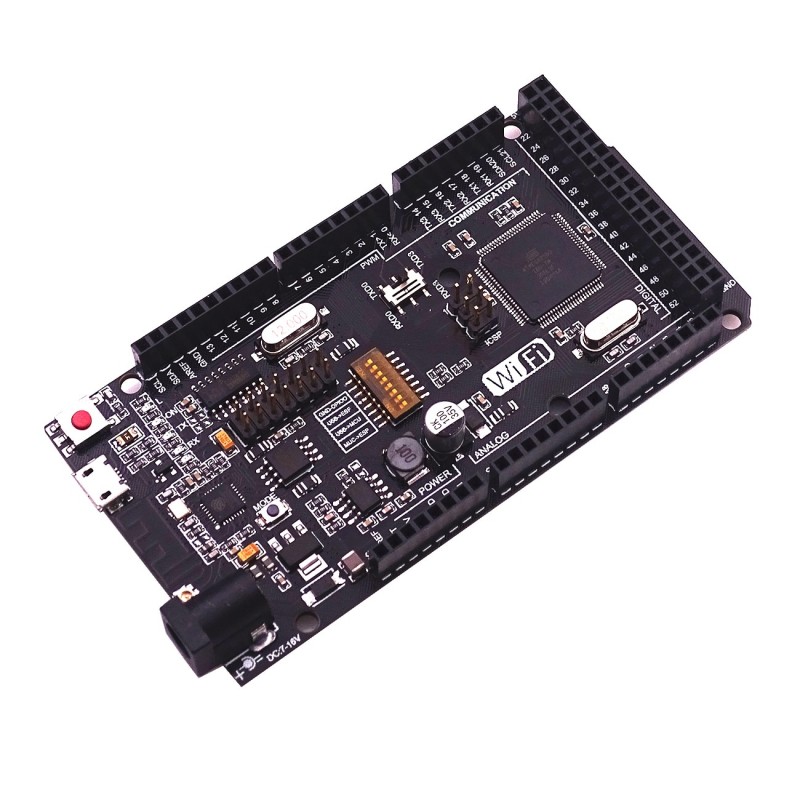

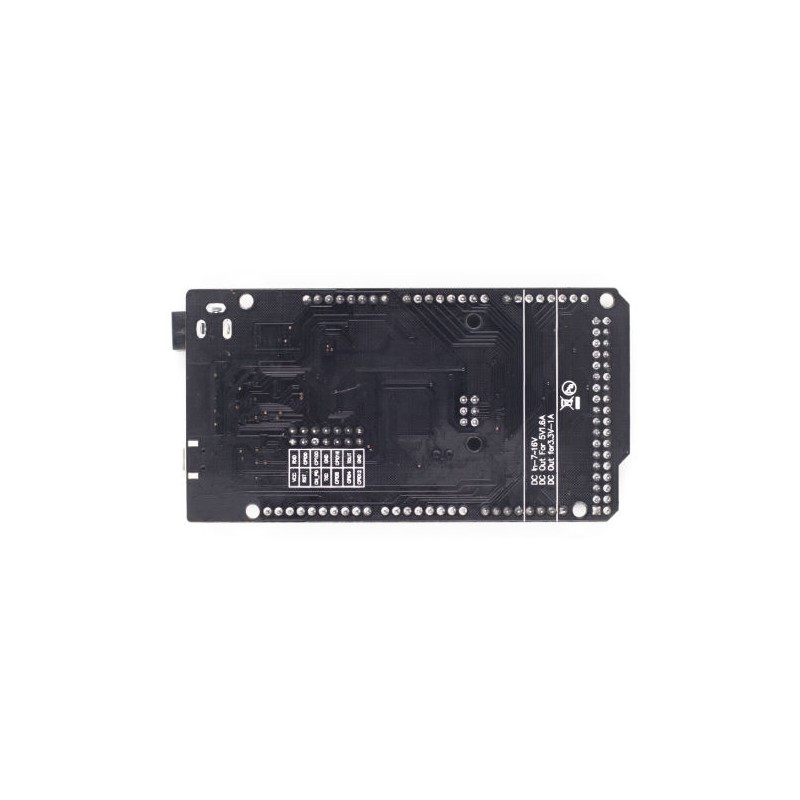

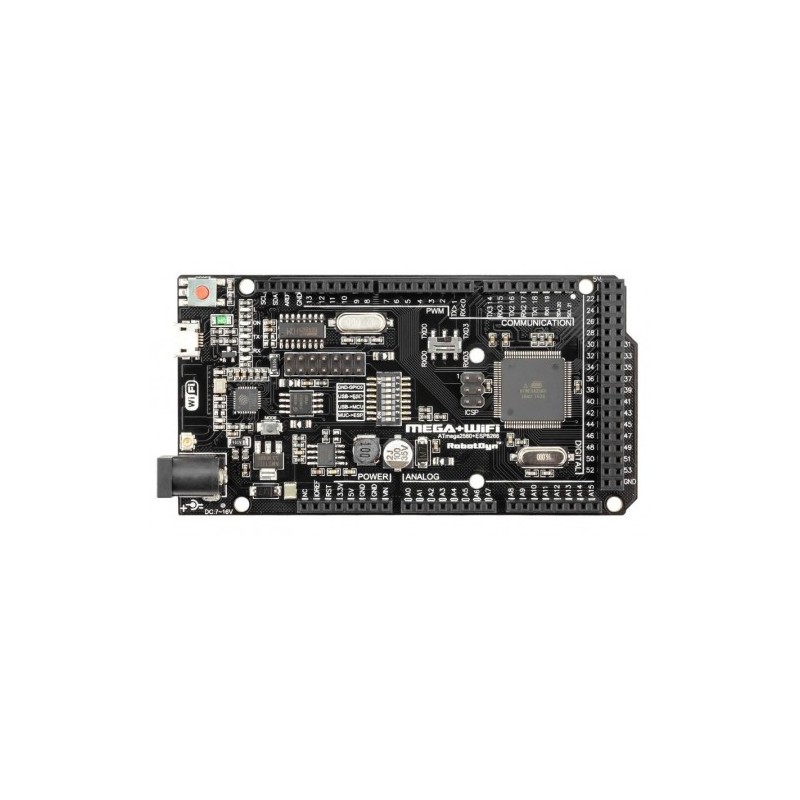

Mega WiFi R3 (Mega2560 ir ESP8266) pagrindinė plokštė

d1570

Nauja prekė

Mega2560 ir ESP8266 vienoje plokštėje. Puikus derinys, kai reikia ir kompiuterių tinklo paslaugų, tokių kaip HTTP ir kartu tikslaus sistemos techninės įrangos valdymo su daug I/O. Ir viskas puikiai pažįstamoje Arduino Mega R3 formoje.

Smulkiau

Prekių kiekis mūsų sandėlyje: 38

31,46€ su PVM


26,00€ be PVM

Pridėti prie pageidavimų

Charakteristikos

Suderinama su Arduino™ ir *duinoTaip
MikrovaldiklisATMEGA2560-16AU ir ESP8266
Nominali darbinė įtampa3,3V ir 5V
Maitinimo įtampa7-16 V (DC)
Maksimali maitinimo įtampa16V
Skaitmeninių įėjimų/išėjimų skaičius54+8
Flash atminties kiekis32Mb ir 256kb
Jungties žingsnis2,54mm
Matmenys106 x 54 x 14 mm

Apie prekę

Full integration on one board: Mega R3 ATmega2560 and WiFi ESP8266 with memory 32Mb.
All of the modules can work together or each separately. And everyone has their own pinout headers.
The convenient solution for the development of new projects requiring Uno and WiFi.
Via USB you can update sketches and firmware for ATmega2560 and for ESP8266.
For this on board have the USB-serial converter CH340G.
Use this board is very simple.
The board has DIP-switch, to connect the modules.
For example, to: USB and ATmeg2560, USB and ESP8266, ATmega2560 and ESP8266.

Table DIP- switch:

ConnectionDIP
 1234567
ATmega2560<->ESP8266ONONOFFOFFOFFOFFOFF
USB <->ATmega2560OFFOFFONONOFFOFFOFF
USB<->ESP8266 (Update firmware or sketch)OFFOFFOFFOFFONONON
USB<->ESP8266 (communication)OFFOFFOFFOFFONONOFF
All independentOFFOFFOFFOFFOFFOFFOFF


Special solution:

USB <->ATmega328<-> ESP8266

 DIPSWITH 2
Connection1234567
USB <-> ATmega2560<-> ESP8266ONONONONOFFOFFOFFTo RXD3/TXD3

USB converter CH340G connect to RX0/TX0 of ATmega2560
ESP8266 connect to RX3/TX3 of ATmega25

Atsiliepimai

Šiuo metu klientų atsiliepimų nėra.

Parašyti atsiliepimą

Mega WiFi R3 (Mega2560 ir ESP8266) pagrindinė plokštė

Mega WiFi R3 (Mega2560 ir ESP8266) pagrindinė plokštė

Mega2560 ir ESP8266 vienoje plokštėje. Puikus derinys, kai reikia ir kompiuterių tinklo paslaugų, tokių kaip HTTP ir kartu tikslaus sistemos techninės įrangos valdymo su daug I/O. Ir viskas puikiai pažįstamoje Arduino Mega R3 formoje.

Priedai

30 kitos prekės toje pačioje kategorijoje:

Atsisiųsti

ESP8266 instrukcija1

Atsisiųsti (709.55k)

ESP8266 instrukcija2

Atsisiųsti (1.4M)

ESP8266EX datasheet

Atsisiųsti (810.09k)

MegaWifi pinout

Atsisiųsti (4.14M)

MegaWifi overview

Atsisiųsti (606.03k)

MegaWifi ESP settings

Atsisiųsti (367.78k)
