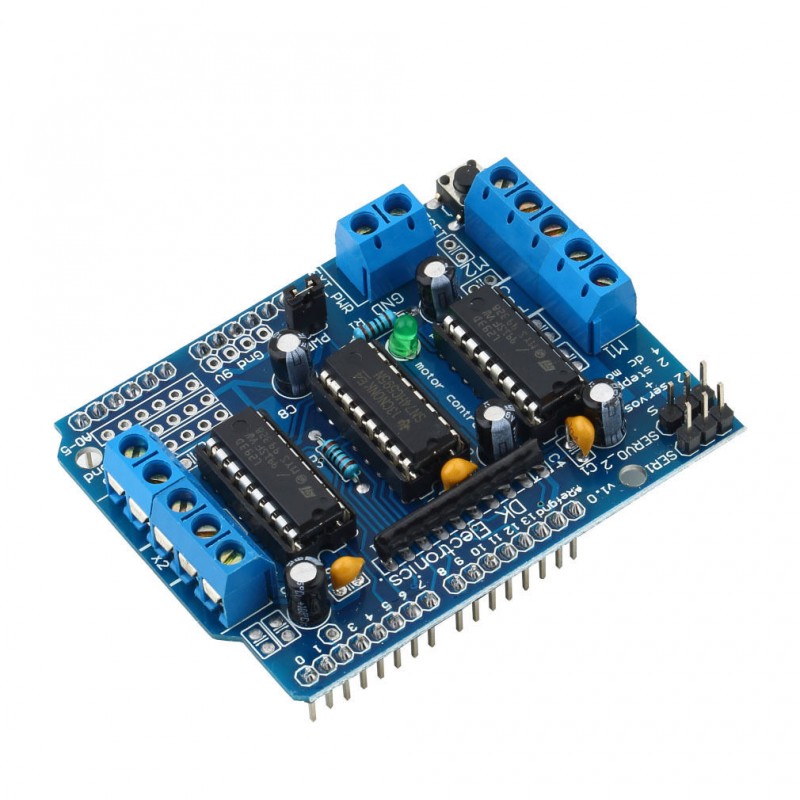

Variklių valdymo modulis (4x H-bridge) su L293D

d0047

Nauja prekė

L293D integrinis grandynas yra populiarus valdant DC ir žingsninius variklius. Šis Arduino modulis yra skirtas implementacijoms, kur reikalinga ne tik valdyti didesnės galios elektroniką, bet ir valdyti srovės kryptį (pvz. variklio sukimosi kryptį). Gali valdyti 2 žingsninius variklius arba 4 DC variklius.

Smulkiau

Prekių kiekis mūsų sandėlyje: 30

5,28€ su PVM


4,36€ be PVM

Charakteristikos

Suderinama su Arduino™ ir *duinoTaip
Kanalų skaičius4
Maksimali valdoma srovė600mA kanalui
Maksimali valdoma įtampa25V (DC)
Būsenos indikacijaNe
Nominali darbinė įtampa5V
Maitinimo įtampa4,5-25V (DC)
Maksimali maitinimo įtampa25V (DC)
Jungties žingsnis2,54mm
Jungties tipasMale (vyr.)
Kontaktų kiekis34 + 10 priveržiamų
Naudojami mikrovaldiklio prievadai3 - 10 skaitmeninių I/O
Pagrindinės funkcijos grandynas2x L293D

Apie prekę

SPECIFIKACIJOS:

  • 2 connections for 5V 'hobby' servos connected to the Arduino's high-resolution dedicated timer - no jitter!
  • Up to 4 bi-directional DC motors with individual 8-bit speed selection (so, about 0.5% resolution)
  • Up to 2 stepper motors (unipolar or bipolar) with single coil, double coil, interleaved or micro-stepping.
  • 4 H-Bridges: L293D chipset provides 0.6A per bridge (1.2A peak) with thermal shutdown protection, 4.5V to 25V
  • Pull down resistors keep motors disabled during power-up
  • Big terminal block connectors to easily hook up wires (10-22AWG) and power
  • Arduino reset button brought up top
  • 2-pin terminal block to connect external power, for seperate logic/motor supplies

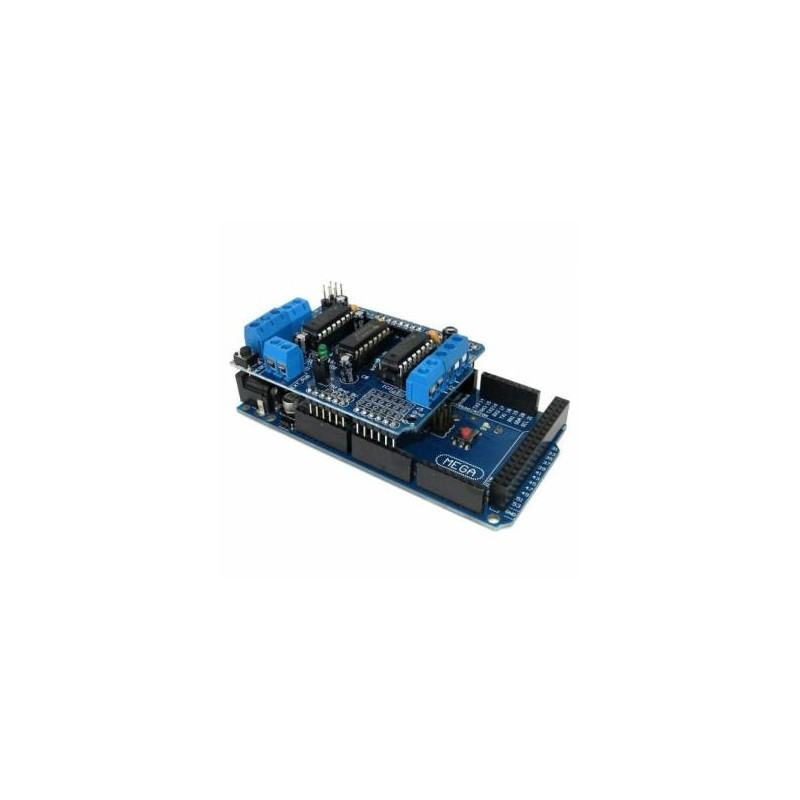

  • Compatible with Mega, Mega2560, Uno, Diecimila, & Duemilanove
