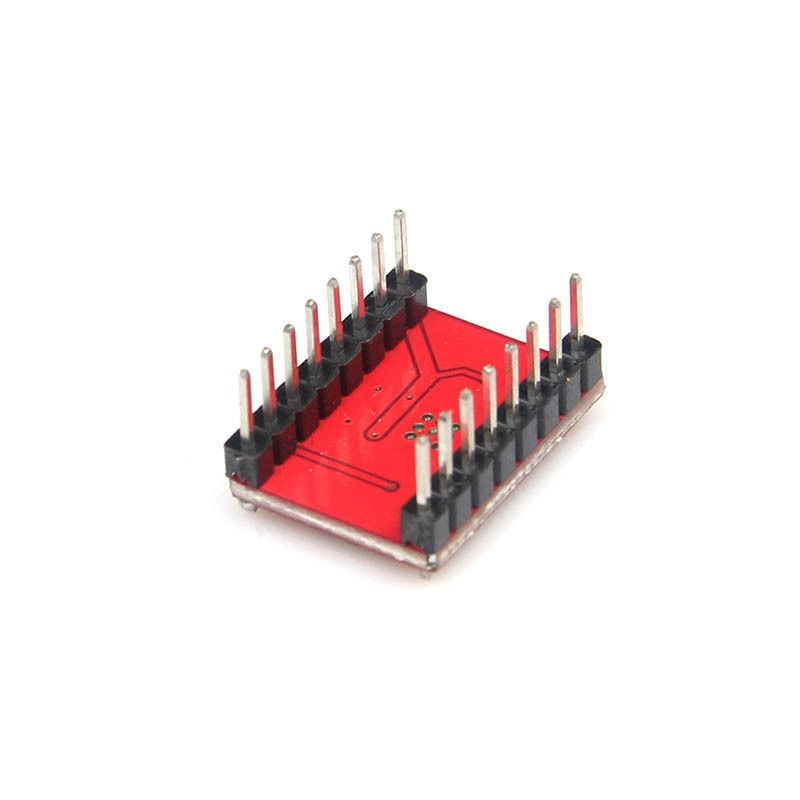

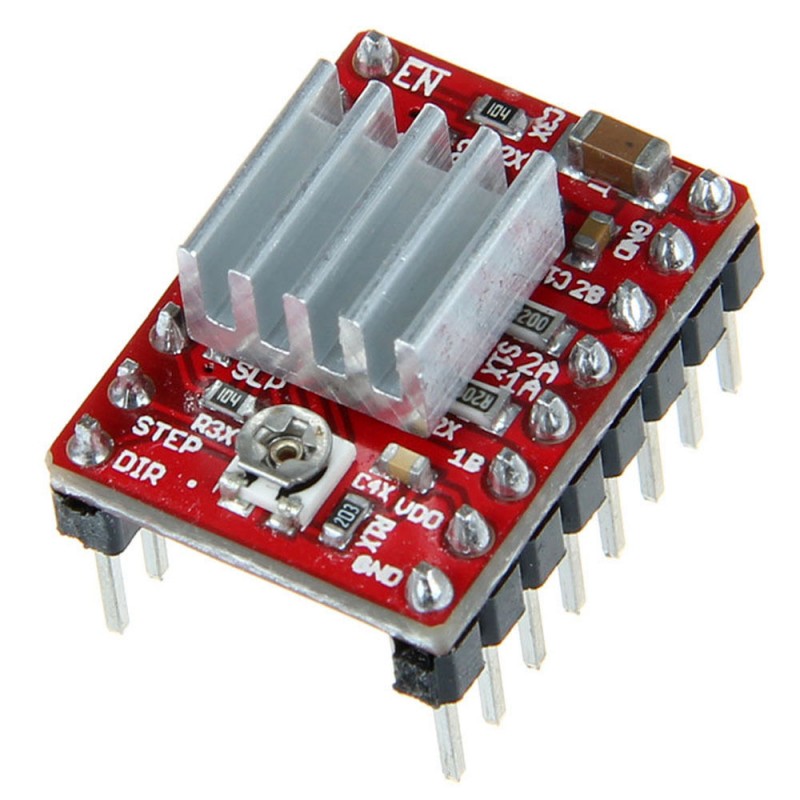

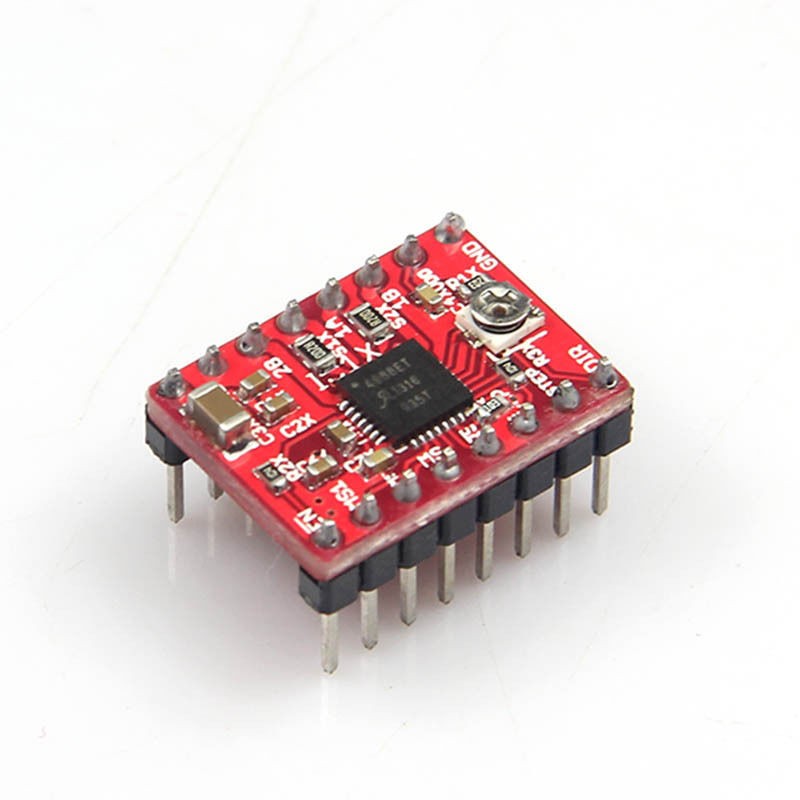

Žingsninių variklių valdiklis StepStick A4988

Prekės kodas: d0052

Būklė: Nauja prekė

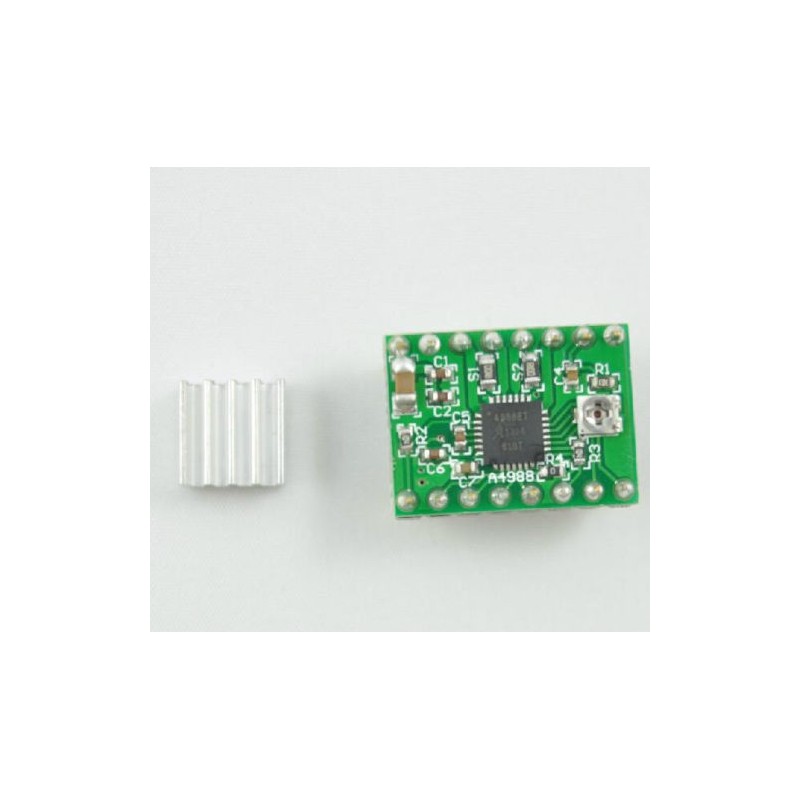

StepStick yra funkcionalus žingsinių variklių valdiklis. Jis gali būti naudojamas su bet kokia elektronika formuojančia stačiakampius impulsus, pavyzdžiui Arduino. Žingsninis variklis gali būti maitinamas 8-35V įtampa. Komplekte yra pasyvinis aušintuvas.

Smulkiau

Prekių kiekis mūsų sandėlyje: 67

Spausdinti

Charakteristikos

Suderinama su Arduino™ ir *duino	Taip
Kanalų skaičius	1
Maksimali valdoma srovė	2A kanalui (DC)
Maksimali valdoma įtampa	35V (DC)
Būsenos indikacija	Ne
Nominali darbinė įtampa	3,3 - 5V
Jungties žingsnis	2,54mm
Jungties tipas	Male (vyr.)
Kontaktų kiekis	16
Naudojami mikrovaldiklio prievadai	2-8 skaitmeniniai I/O
Pagrindinės funkcijos grandynas	A4988

Apie prekę

Valdoma 3,3V - 5V loginiais signalais;
Žingsninio variklio įtampa 8-35V;
Valdo bipolinius ir kitus kaip bipoliniai prijungtus variklius (4, 6, 8 laidų žingsninius variklius);
Valdomas microstepping'as: 1, 1/2, 1/4, 1/8, 1/16;
Potenciometru reguliuojama maksimali srovė;
Iki 2A (trumpalaikė iki 4A) srovė;
Per didelės srovės ir perkaitimo apsaugos;
Aušntuvo (radiatoriaus) apytiksliai matmenys: 10 x 10 x 5 mm

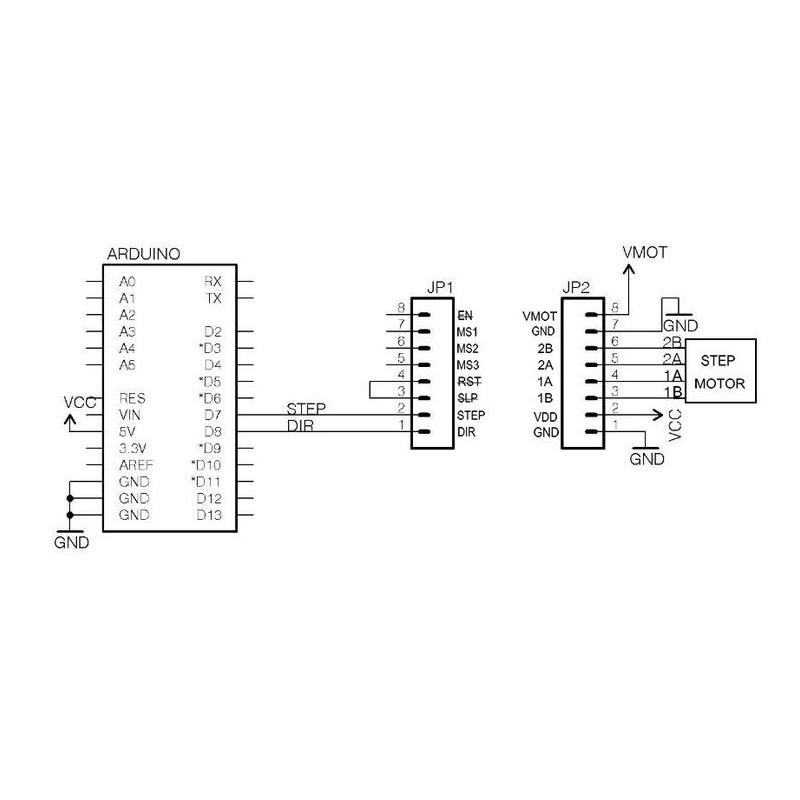

int dirPin = 8;
int stepperPin = 7;
void setup() {
 pinMode(dirPin, OUTPUT);
 pinMode(stepperPin, OUTPUT);
}
 void step(boolean dir,int steps){
 digitalWrite(dirPin,dir);
 delay(50);
 for(int i=0;i<steps;i++){
   digitalWrite(stepperPin, HIGH);
   delayMicroseconds(800);
   digitalWrite(stepperPin, LOW);
   delayMicroseconds(800);
 }
}
void loop(){
 step(true,1600);
 delay(500);
 step(false,1600*5);
 delay(500);
}
