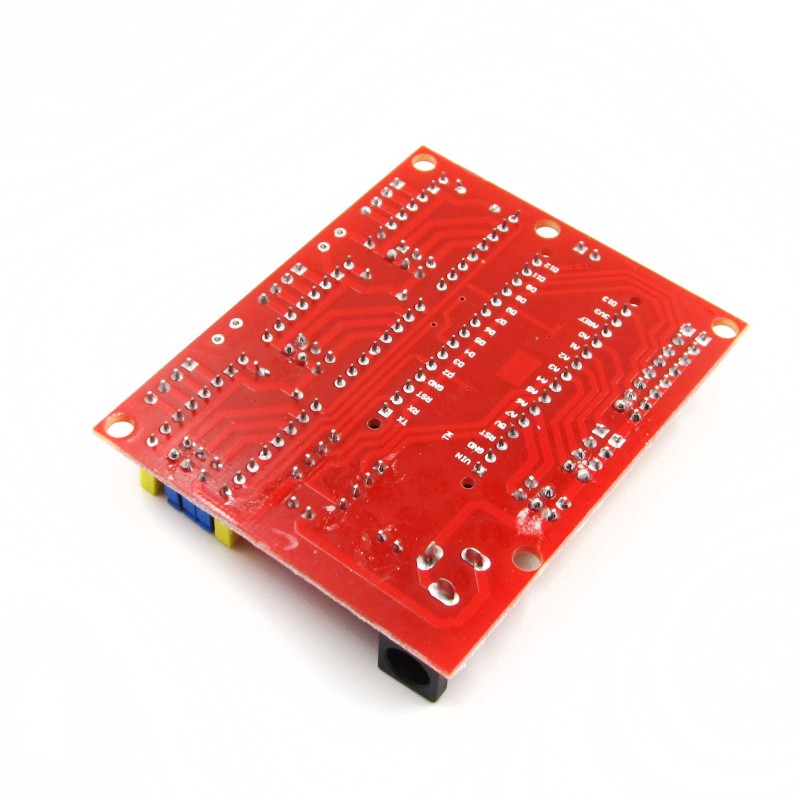

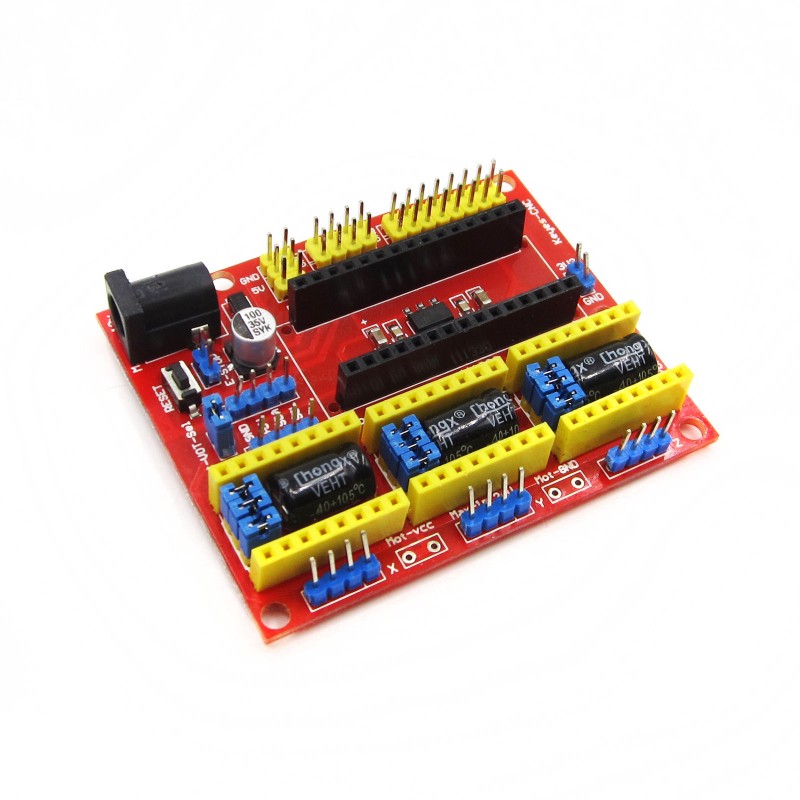

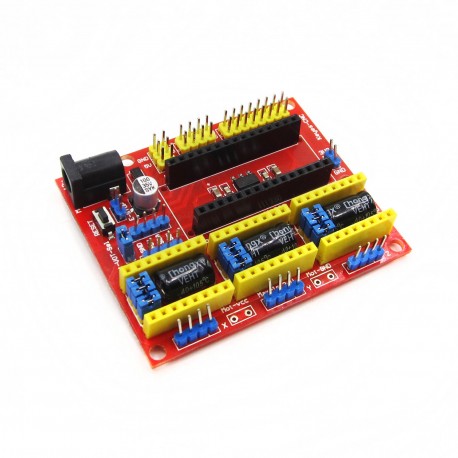

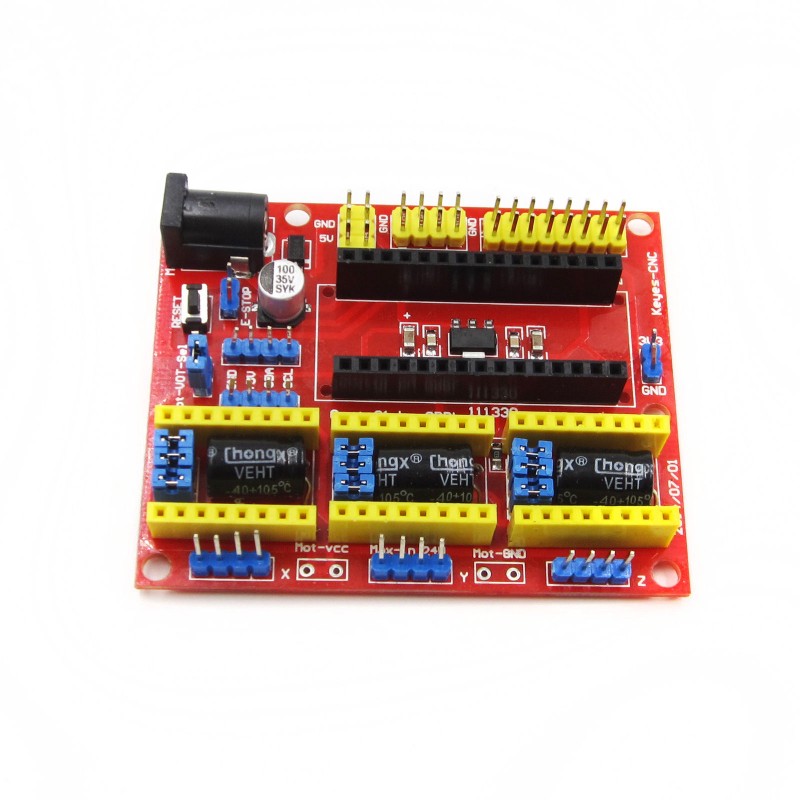

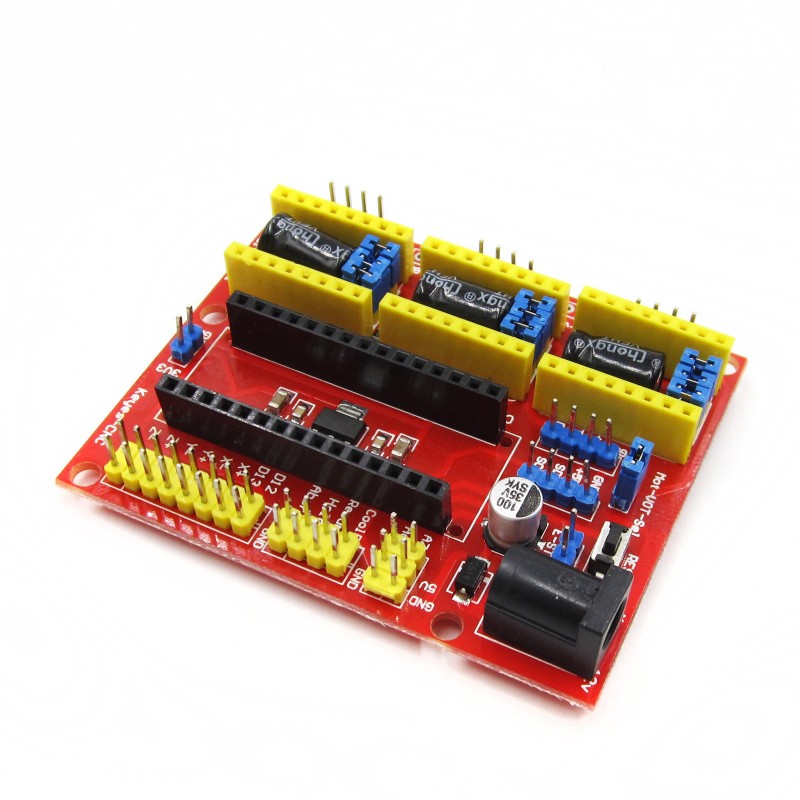

Trijų ašių CNC išplėtimo plokštė Nano valdikliui

d0744

Nauja prekė

Naudojant šią praplėtimo plokštę iš Arduino Nano lengvai sukursite CNC stakles. Paruošta naudoti A4988 valdiklius, kuriais galima valdyti žingsninius variklius. Naudojant GRBL firmware, reikia atkreipti dėmesį į DIR ir STEP išvadų konfigūraciją.

Smulkiau

Prekių kiekis mūsų sandėlyje: 16

9,62€ su PVM


7,95€ be PVM

Pridėti prie pageidavimų

Charakteristikos

Suderinama su Arduino™ ir *duinoTaip
Maksimali maitinimo įtampa12V (DC)
Jungties žingsnis2,54mm
Matmenys72 x 58 mm

Apie prekę

CNC V4 Shield

3 axis stepper motor driver
Compatible with micro-drive laser engraving machine, three-axis CNC engraving machine.
2A can be controlled within the two-phase four-wire stepper motor.
Digital IO interface allows to easily connect to other modules, such as ENDSTOP.
I2C interface allows to connect to the LCD I2C or other I2C module.
Power DC5V interface, 7.5-12V voltage input.
GRBL compatible (please revise GRBL pin mapping)

Step pins: D5, D6, D7

Dir pins: D2, D3, D4


Dedicated to Arduino nano.
