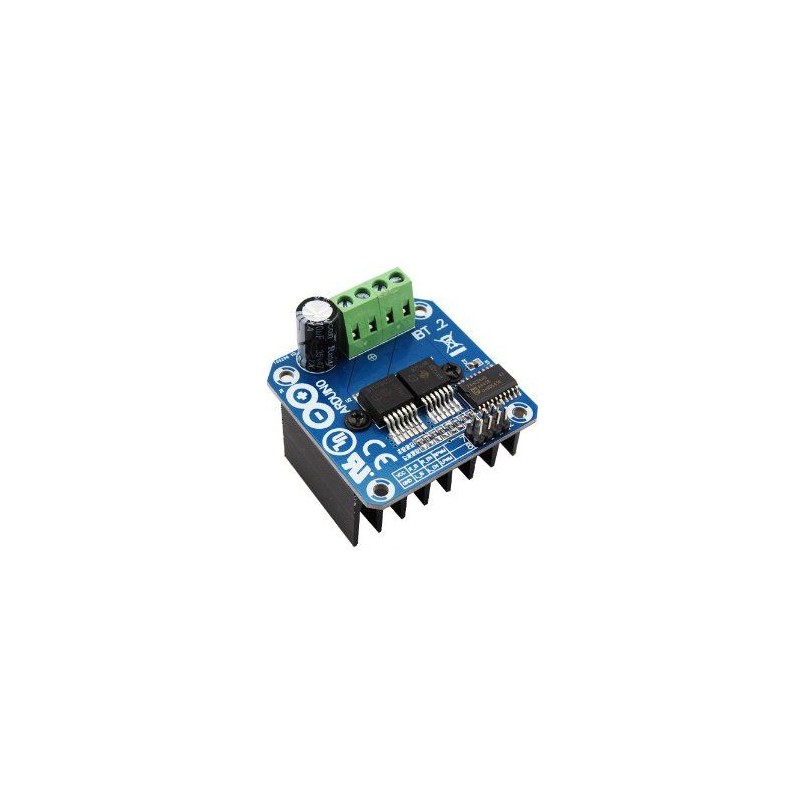

Variklių valdymo modulis IBT_2 (1x H-bridge) su BTS7960

Prekės kodas: d0561

Būklė: Nauja prekė

Šis Arduino modulis skirtas valdyti didesnės galios variklius ir srovės kryptį (variklio sukimosi kryptį). Gali valdyti 1 DC variklį.

Smulkiau

Prekių kiekis mūsų sandėlyje: 31

Spausdinti

Charakteristikos

Suderinama su Arduino™ ir *duino	Taip
Kanalų skaičius	1
Maksimali valdoma srovė	43A kanalui (DC)
Maksimali valdoma įtampa	27V (DC)
Būsenos indikacija	Ne
Maitinimo įtampa	5V
Dažnis	iki 25 kHz
Jungties žingsnis	2,54mm
Jungties tipas	Male (vyr.)
Matmenys	50 x 50 x 45 mm
Maksimali srovė	33A (DC)

Apie prekę

SPECIFIKACIJOS:

• Path resistance of max. 30.5 mΩ @ 150 °C (typ. 16 mΩ @ 25 °C) High Side: max. 12.8 mΩ @ 150 °C (typ. 7 mΩ @ 25 °C) Low Side: max. 17.7 mΩ @ 150 °C (typ. 9 mΩ @ 25 °C) (for BTS7960B (SMD))

• Low quiescent current of typ. 7 μA @ 25 °C

• PWM capability of up to 25 kHz combined with active freewheeling

• Switched mode current limitation for reduced power dissipation in overcurrent

• Current limitation level of 33 A min. / 47 A typ. (low side)

• Status flag diagnosis with current sense capability

• Overtemperature shut down with latch behaviour

• Overvoltage lock out

• Undervoltage shut down

• Driver circuit with logic level inputs

• Adjustable slew rates for optimized EMI

• Green Product (RoHS compliant)

• AEC Qualified
