LCD (2x16 simbolių) ir klaviatūros modulis

d0043

Nauja prekė

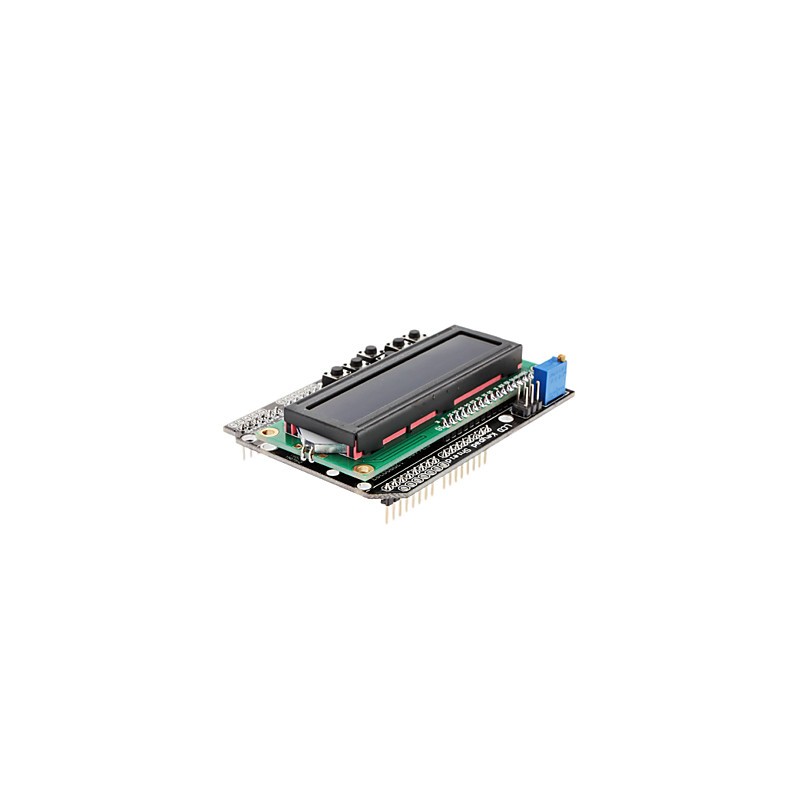

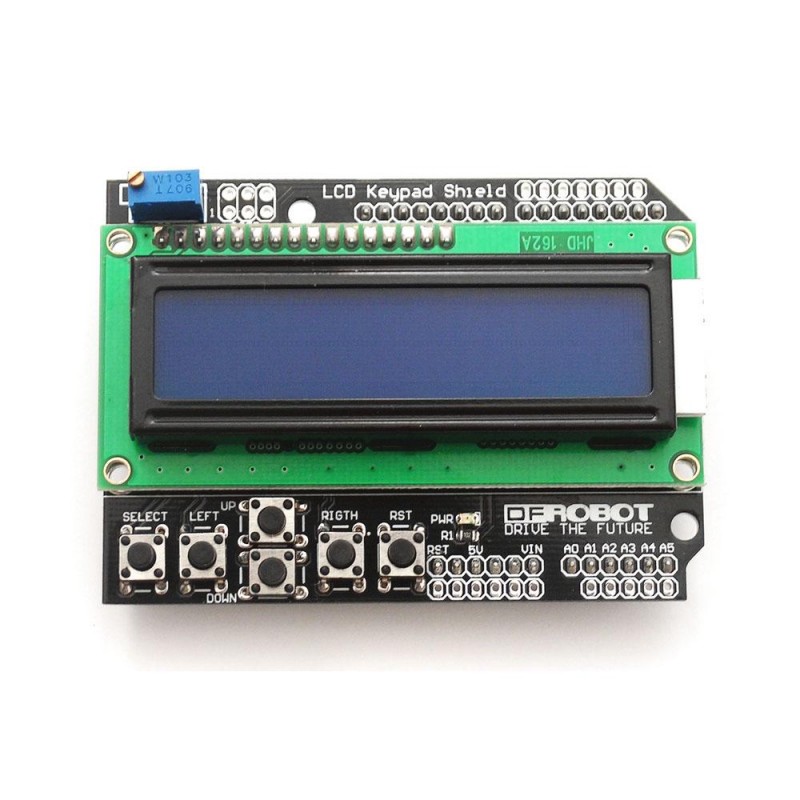

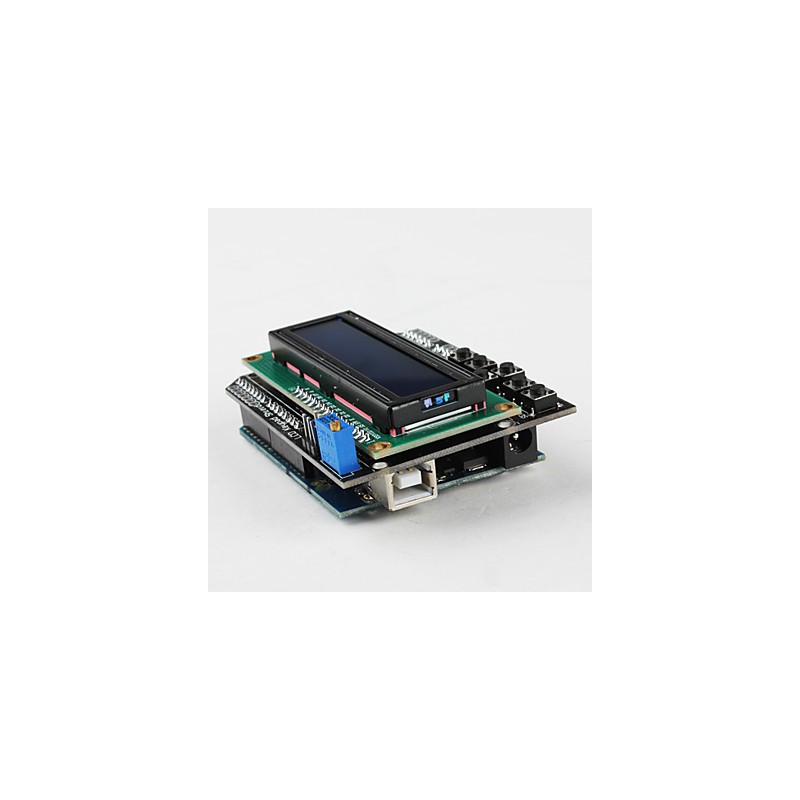

Tekstinio LCD ir valdymo mygtukų modulis jungiamas tiesiai virš pagrindinės Arduino plokštės. Puikus modulis norint, kad Jūsų projektas minimaliomis pastangomis taptų interaktyvus.

Smulkiau

Prekių kiekis mūsų sandėlyje: 44

5,69€ su PVM


4,70€ be PVM

Pridėti prie pageidavimų

Charakteristikos

Suderinama su Arduino™ ir *duinoTaip
Nominali darbinė įtampa5V
Maitinimo įtampa5V
Maksimali maitinimo įtampa5,1V
Jungties žingsnis2,54mm
Matmenys80 x 58 mm
SpalvosMėlynas pašvietimas, baltos sp. simboliai
Naudojami mikrovaldiklio prievadai6 skaitmeniniai išėjimai komunikacijai su HD44780 (LCD valdiklis) ir 1 analoginis įėjimas mygtukams. Kiti uždengiami prievadai replikuojami viršuje.
LCD dydis2 eilutės po 16 simbolių. Simbolio dydis: 2.95 × 4.35 mm
Pagrindinės funkcijos grandynasHD44780

Apie prekę

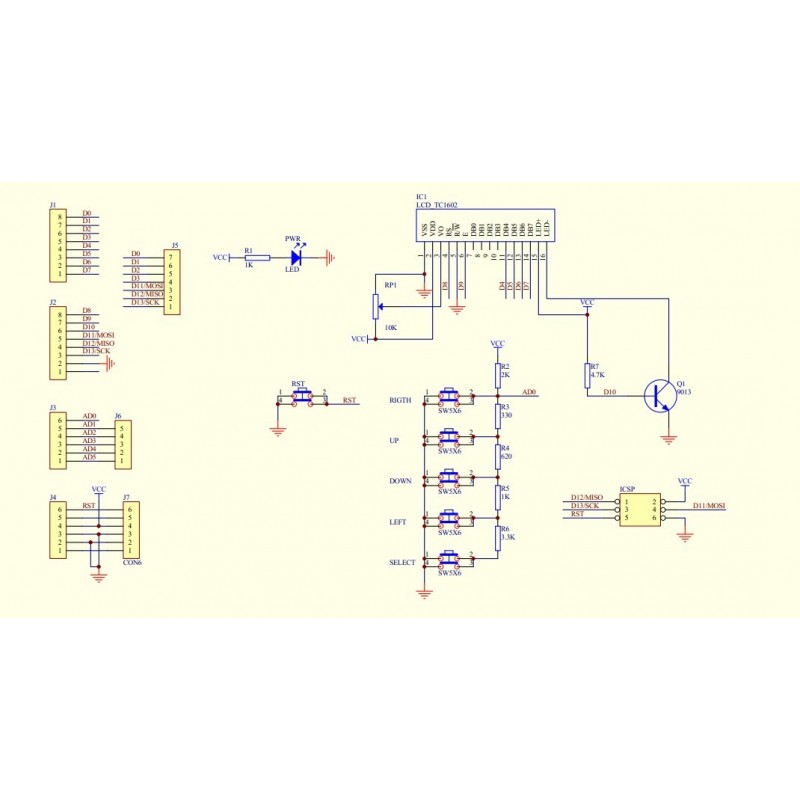

Naudojamas 1602 LCD modulis su super-įprastu HD44780 valdikliu. Arduino turi standartinę biblioteką tokiems moduliams. Mygtukai prijungti per skirtingo nominalo rezistorius prie vieno I/O.

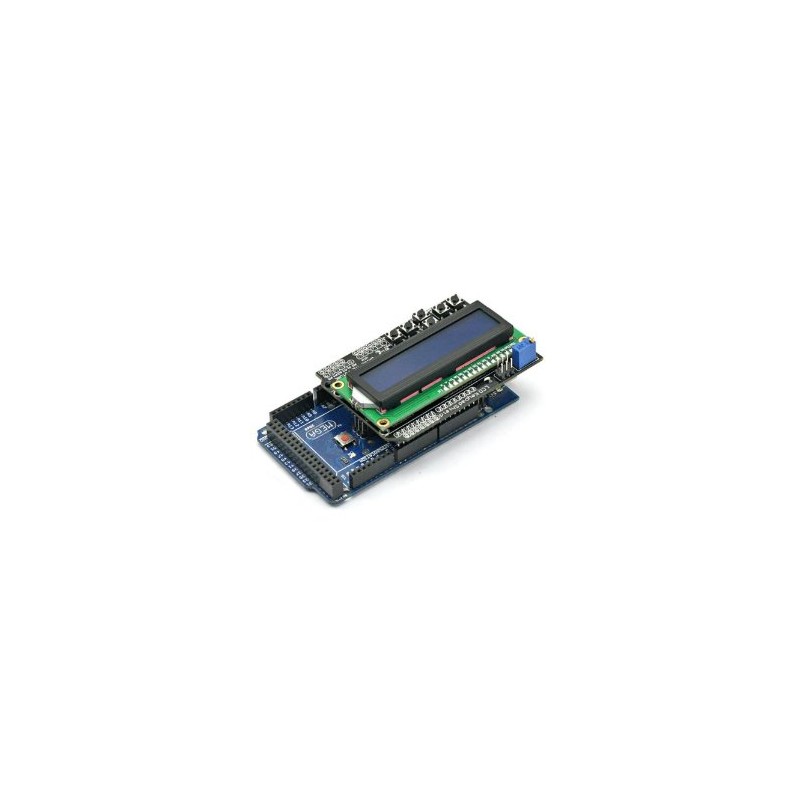

DĖMESIO! Šis modulis yra skirtas "Arduino Duemilanove" pagrindinėms plokštėms, tačiau yra 100% elektriškai ir fiziškai suderinamas ir su "Arduino Uno" bei "Arduino Mega 2560" tipo plokštėmis. Tačiau jungiant prie Uno/Mega2560, standartinė Arduino lcd biblioteka turi būti inicializuojama kaip parametrus nurodant teisingą duomenų linijų prievadų seką.

Atsiliepimai

Šiuo metu klientų atsiliepimų nėra.

Parašyti atsiliepimą

LCD (2x16 simbolių) ir klaviatūros modulis

LCD (2x16 simbolių) ir klaviatūros modulis

Tekstinio LCD ir valdymo mygtukų modulis jungiamas tiesiai virš pagrindinės Arduino plokštės. Puikus modulis norint, kad Jūsų projektas minimaliomis pastangomis taptų interaktyvus.
