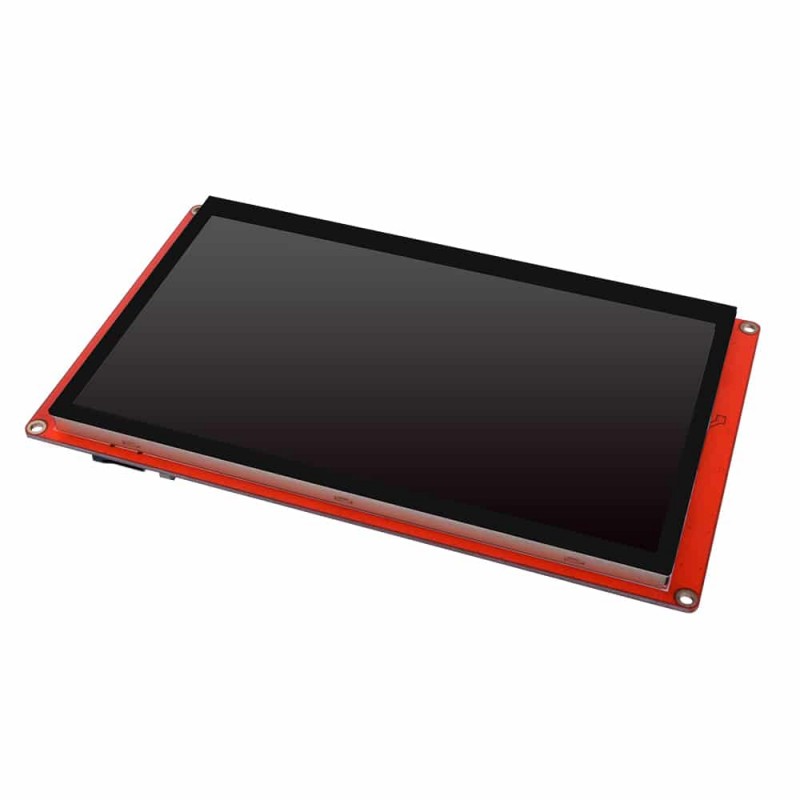

Jutiklinis 7 colių HMI modulis Nextion Intelligent NX8048P070-011C

Prekės kodas: d1254

Būklė: Nauja prekė

Nextion lietimui jautrūs LCD moduliai vaizdo formavimui turi integruotą ARM mikroprocesorių. Taip taupomi Arduino ar kitų mikrovaldiklių resursai, nes jie teturi per UART sąsają siųsti dinaminę informaciją: t.y. vaizduojamas reikšmes. Bendras ekrano vaizdas lengvai sukuriamas naudojantis nemokama PC programa "Nextion editor", kuria sukurta konfigūracija vėliau perkeliama į Nextion skydelį.

Smulkiau

Prekių kiekis mūsų sandėlyje: 3

Dėmesio: Paskutinės prekės!

Spausdinti

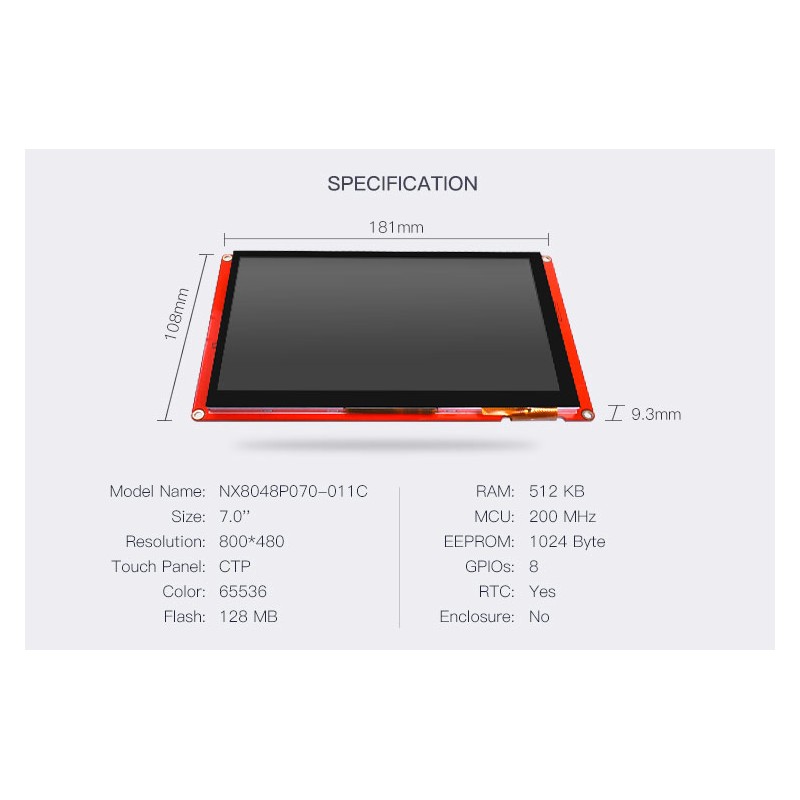

Charakteristikos

Suderinama su Arduino™ ir *duino	Taip
Nominali darbinė įtampa	5V
Maitinimo įtampa	4,5 - 6.5 V
Skaitmeninių įėjimų/išėjimų skaičius	8
PWM išėjimų skaičius	2
Flash atminties kiekis	120 Mb
SRAM atminties kiekis	512 Kb
EEPROM atminties kiekis	1KB
Dažnis	ARM: 200 MHz
Jungties žingsnis	2,54mm
Kontaktų kiekis	4
Matmenys	181(L)×108(W)×9.3(H) mm
USB	Ne
Komunikacijų sąsajos	Nuosekli sąsaja
Spalvos	65536 spalvų
LCD dydis	800 x 480 px
Maksimalus duomenų perdavimo greitis	921600 bps
Pašvietimas	Taip. LED
Nominali srovė	430 mA

Apie prekę

Overview

Nextion is a Human Machine Interface （HMI） solution combining an onboard processor and memory touch display with Nextion Editor software for HMI GUI project development. Using the NEXTION Editor software, you can quickly develop the HMI GUI by drag-and-drop components (graphics, text, button, slider etc.) and ASCII text based instructions for coding how components interact at display side. Nextion HMI display connects to peripheral MCU via TTL Serial (5V, TX, RX ,GND) to provide event notifications that peripheral MCU can act on, the peripheral MCU can easily update progress and status back to Nextion display utilizing simple ASCII text based instructions.

The Intelligent Series products have more powerful hardware in terms of MCU, Flash storage and SRAM compared with Basic Series and Enhanced Series. What’s more and new? The audio, video and animation play functions enriches user’s project HMI interaction. The Intelligent Series supports advanced software features and functions such as transparent component, page loading effect, component Move and Drag .etc.

You can develop the HMI GUI project via the free latest Nextion Editor software ver 0.58 or above, the easy Drag-and-Drop components and simple ASCII text based instructions will dramatically reduce your HMI project development workloads.

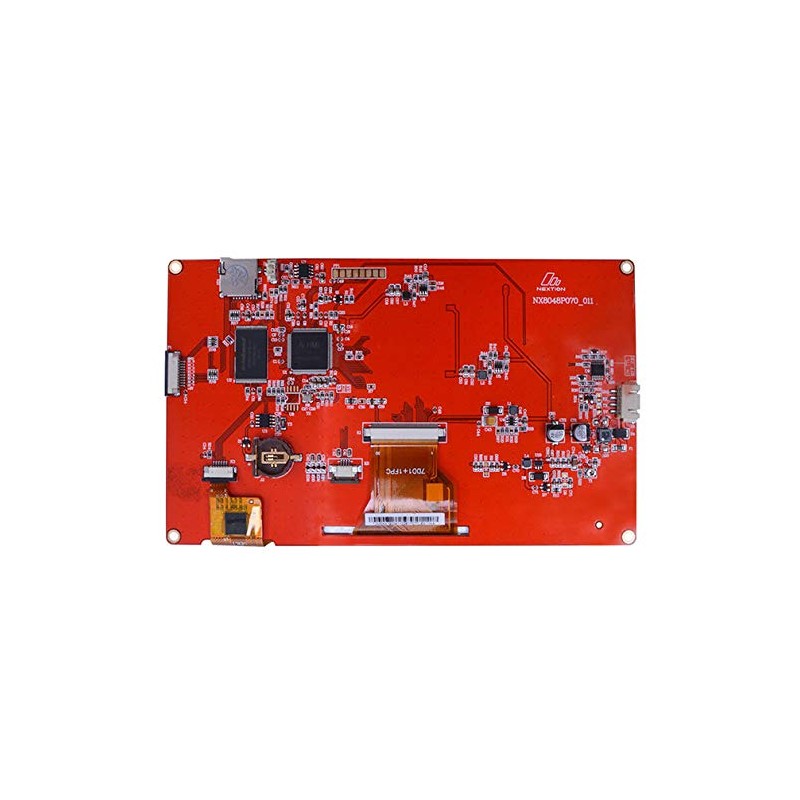

Hardware Features

- NX8048P070-011C(7.0'' IPS RGB 65K capacitive touchscreen)
- Onboard MCU 200MHz and up to 128MB for HMI project
- Built-in RTC，EEPROM, 8 digital GPIOs (2 PWM capable)
- 4 pins (+5V, TX, RX, GND) TTL serial interface
- 300 nit Brightness with 1% interval adjustment
- Audio interface
- CE and RoHS Compliant
- Model: NX8048P070-011C(HMI Capacitive Touch Display) and NX8048P070-011R((HMI Resistive Touch Display)

Specifikacijos ir daugiau informacijos čia:

https://nextion.tech/datasheets/nx8048p070-011c/
