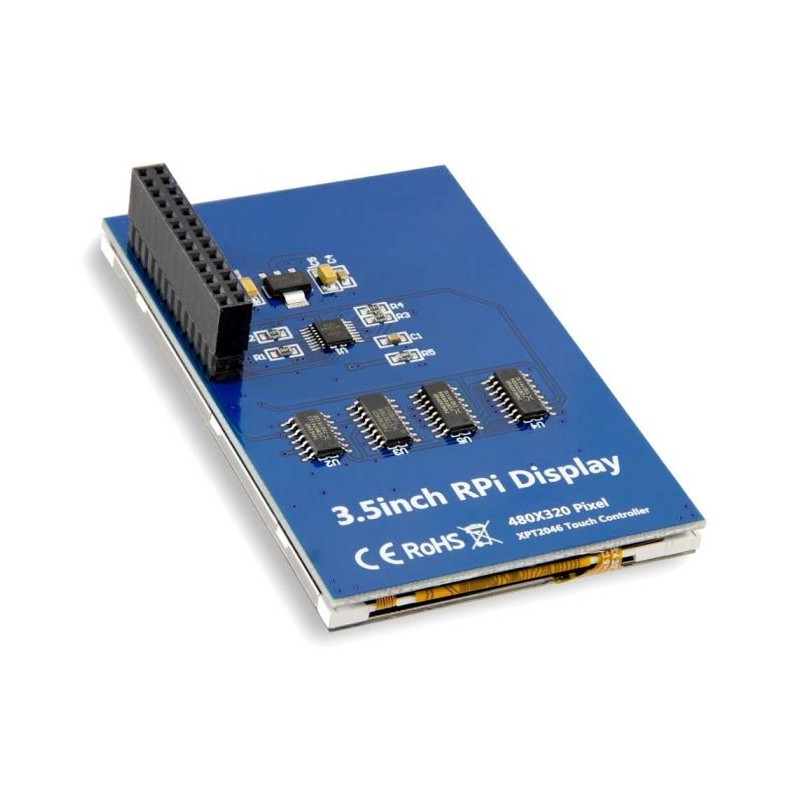

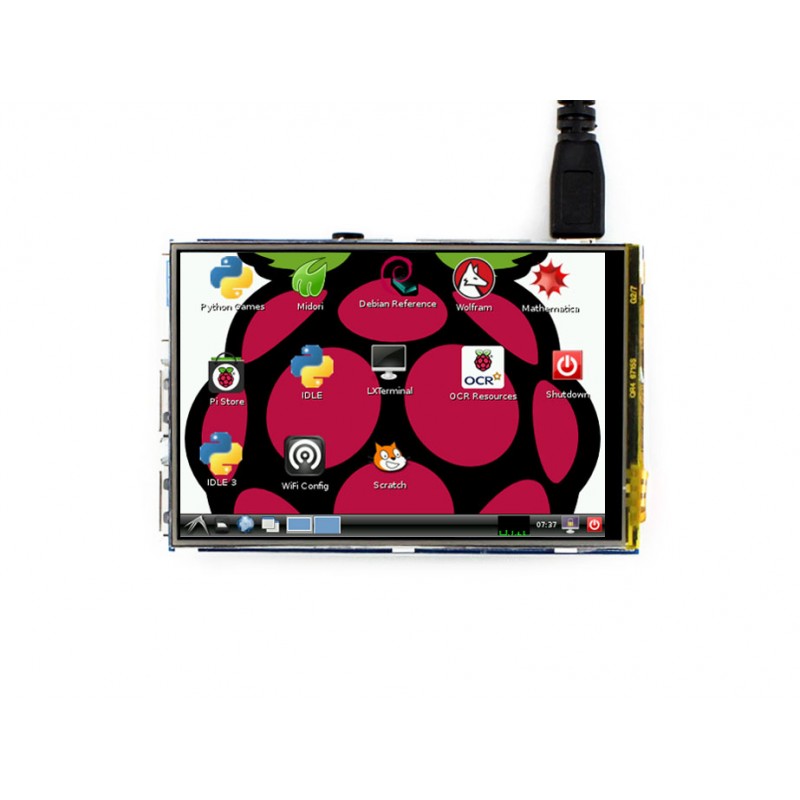

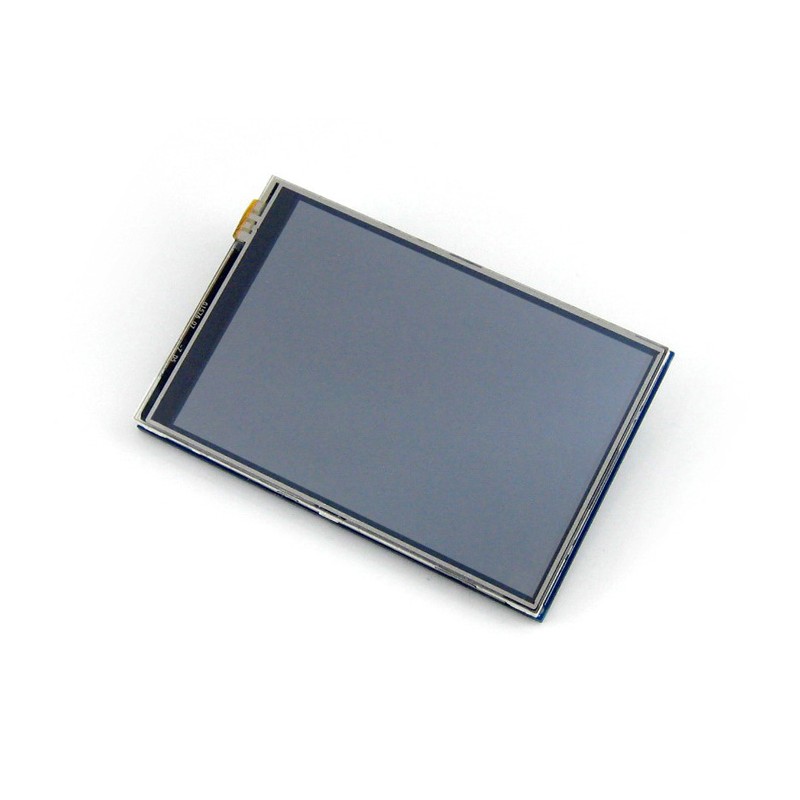

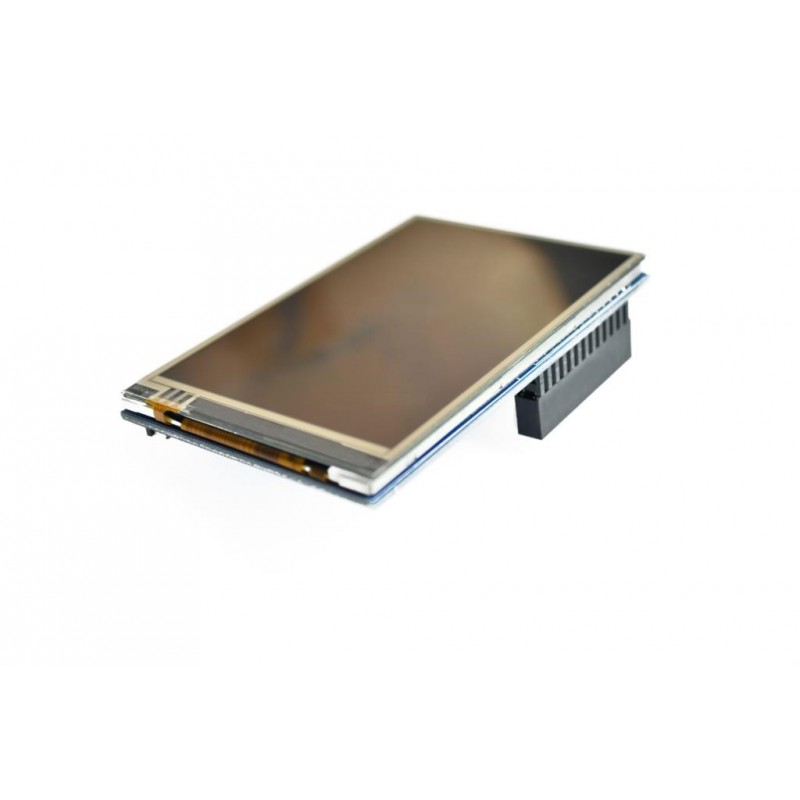

Jutiklinis 3,5 colio 480x320 TFT LCD modulis rPi

d0673

Nauja prekė

Grafinis 3,5" įstrižainės lietimui jautrus LCD modulis su pašvietimu. Skirtas Raspberry Pi sistemoms. Papildomai galima įsigyti korpusą d0673b

Smulkiau

Prekių kiekis mūsų sandėlyje: 10

24,81€ su PVM


20,50€ be PVM

Pridėti prie pageidavimų

Charakteristikos

Maitinimo įtampa3,3V arba 5V
Maksimali maitinimo įtampa5,5V
Dažnis32Mhz max
Jungties žingsnis2,54mm
Jungties tipasFemale (mot.)
Kontaktų kiekis26
Matmenys86 x 56 mm
Komunikacijų sąsajosSPI
Spalvos65536
LCD dydis480 x 320 px
PašvietimasTaip. LED

Apie prekę

LCD TypeTFT
LCD InterfaceSPI (Max 32MHz)
Touch Screen TypeResistive
Touch Screen ControllerXPT2046
Colors65536
BacklightLED
Resolution320*480 (Pixel)
Aspect Ratio8:5
Power ConsumptionTBD
Backlight Current120 mA
Operating Temp. (℃)20-70 C

PIN NO.SYMBOLDESCRIPTION
1, 173.3VPower positive (3.3V power input)
2, 45VPower positive (5V power input)
3, 5, 7, 8, 10, 12, 13, 15, 16NCNC
6, 9, 14, 20, 25GNDGround
11TP_IRQTouch Panel interrupt, low level while the Touch Panel detects touching
18LCD_RSInstruction/Data Register selection
19LCD_SI / TP_SISPI data input of LCD/Touch Panel
21TP_SOSPI data output of Touch Panel
22RSTReset
23LCD_SCK / TP_SCKSPI clock of LCD/Touch Panel
24LCD_CSLCD chip selection, low active
26TP_CSTouch Panel chip selection, low active
