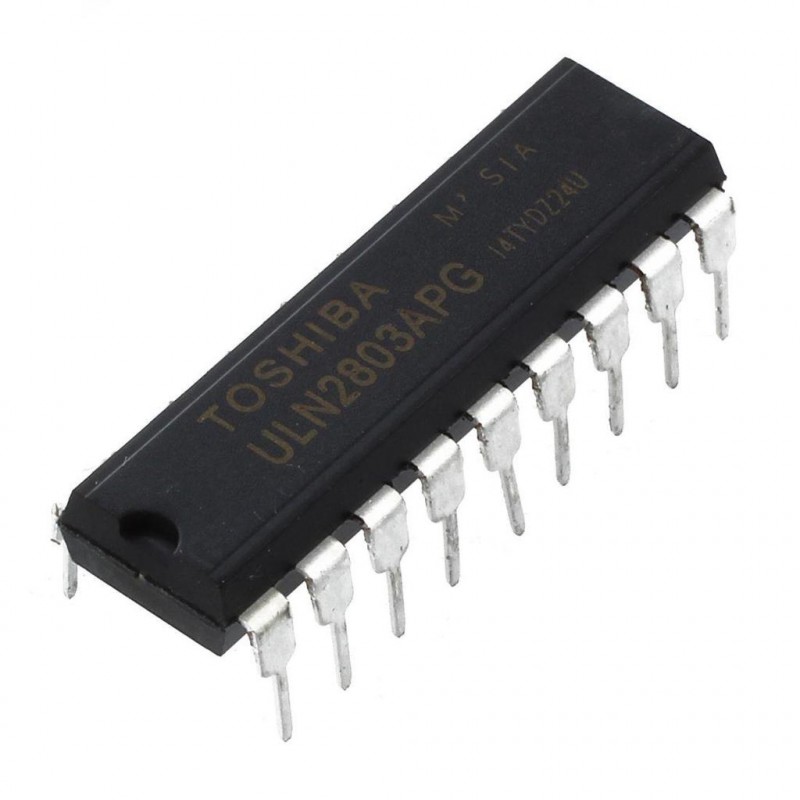

ULN2803 mikroschema (8 x 500mA darlington masyvas)

Prekės kodas: d1637

Būklė: Nauja prekė

Kai Arduino turi valdyti didesnės galios elektroniką (pvz. variklius, reles), išėjimo sustiprinimui patogu naudoti ne atskirus tranzistorius, o jų masyvą. Gali valdyti iki 8 kanalų. Išėjimai prijungti arba prie 0V (įjungta) arba trečiojoje būsenoje (išjungta), taigi galima valdyti ir kitos įtampos įtaisus. Turi integruotus apsauginius diodus. Suderinama su 3,3V ir 5V TTL įėjimo lygiais.

Smulkiau

Prekių kiekis mūsų sandėlyje: 96

Spausdinti

Charakteristikos

Suderinama su Arduino™ ir *duino	Taip
Kanalų skaičius	7
Maksimali valdoma srovė	500 mA kanalui
Maksimali valdoma įtampa	50V
Jungties žingsnis	2,54mm
Jungties tipas	Male (vyr.)
Naudojami mikrovaldiklio prievadai	8 skaitmeniniai I/O
Pagrindinės funkcijos grandynas	ULN2803APG
Išėjimo įtampa	0V arba neapibrėžta (neprijungta)

Apie prekę

The ULN2803A device is a 50 V, 500 mA Darlington transistor array. The device consists of eight NPN Darlington pairs that feature high-voltage outputs with common-cathode clamp diodes for switching inductive loads. The collector-current rating of each Darlington pair is 500 mA. The Darlington pairs may be connected in parallel for higher current capability. Applications include relay drivers, hammer drivers, lamp drivers, display drivers (LED and gas discharge), line drivers, and logic buffers. The ULN2803A device has a 2.7-kΩ series base resistor for each Darlington pair for operation directly with TTL or 5-V CMOS devices
