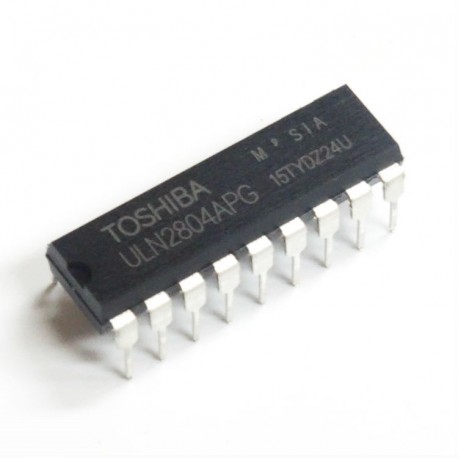

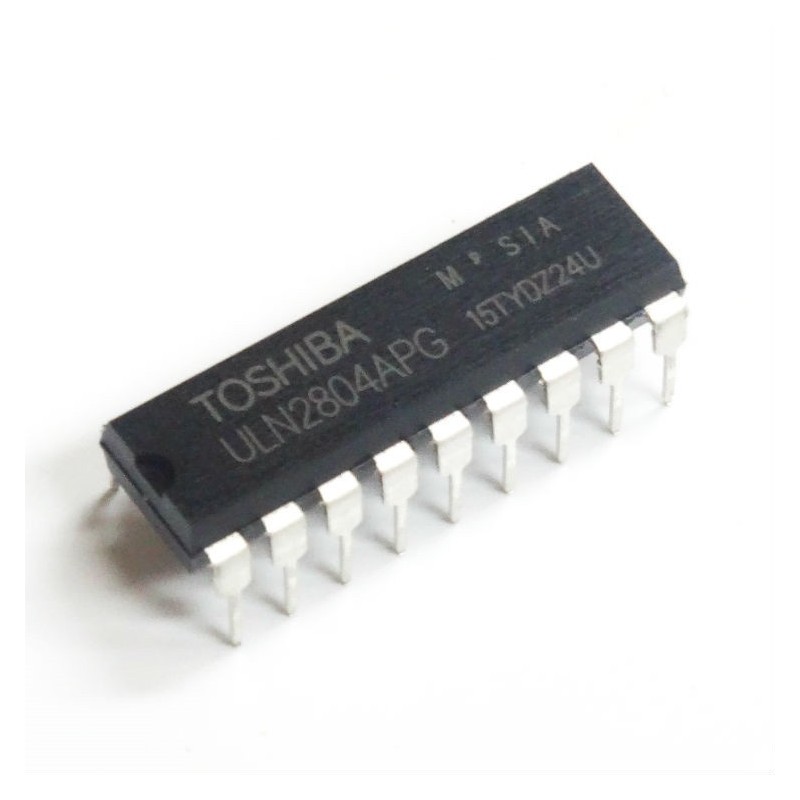

ULN2804 mikroschema (8 x 500mA darlington masyvas)

Prekės kodas: d1666

Būklė: Nauja prekė

Kai Arduino turi valdyti didesnės galios elektroniką (pvz. variklius, reles), išėjimo sustiprinimui patogu naudoti ne atskirus tranzistorius, o jų masyvą. Gali valdyti iki 8 kanalų. Išėjimai prijungti arba prie 0V (įjungta) arba trečiojoje būsenoje (išjungta), taigi galima valdyti ir kitos įtampos įtaisus. Turi integruotus apsauginius diodus. Įėjimo lygiai tik iš dalies suderinama su TTL.

Smulkiau

Prekių kiekis mūsų sandėlyje: 49

Spausdinti

Charakteristikos

Kanalų skaičius	7
Maksimali valdoma srovė	500 mA kanalui
Maksimali valdoma įtampa	50V
Jungties žingsnis	2,54mm
Jungties tipas	Male (vyr.)
Naudojami mikrovaldiklio prievadai	8 skaitmeniniai I/O
Pagrindinės funkcijos grandynas	ULN2804APG
Išėjimo įtampa	0V arba neapibrėžta (neprijungta)

Apie prekę

DESCRIPTION:
The ULN2804 is a high voltage, high current Darlington array
comprised of eight NPN Darlington pairs. The device features
open-collector outputs with suppression diodes for inductive loads
and is ideally suited for interfacing between low-level logic circuitry
and high power loads. Typical loads including relays DC motors,
filament lamps, LED displays, printer hammers and high power
buffers.

FEATURES:
* Eight Darlingtons with common emitters
* TTL, PMOS or CMOS Compatible inputs
* Peak output current to 500mA
* Output voltage to 50V
* Clamp diodes for transient suppression
* DIP-28 and SOP-18 packages
