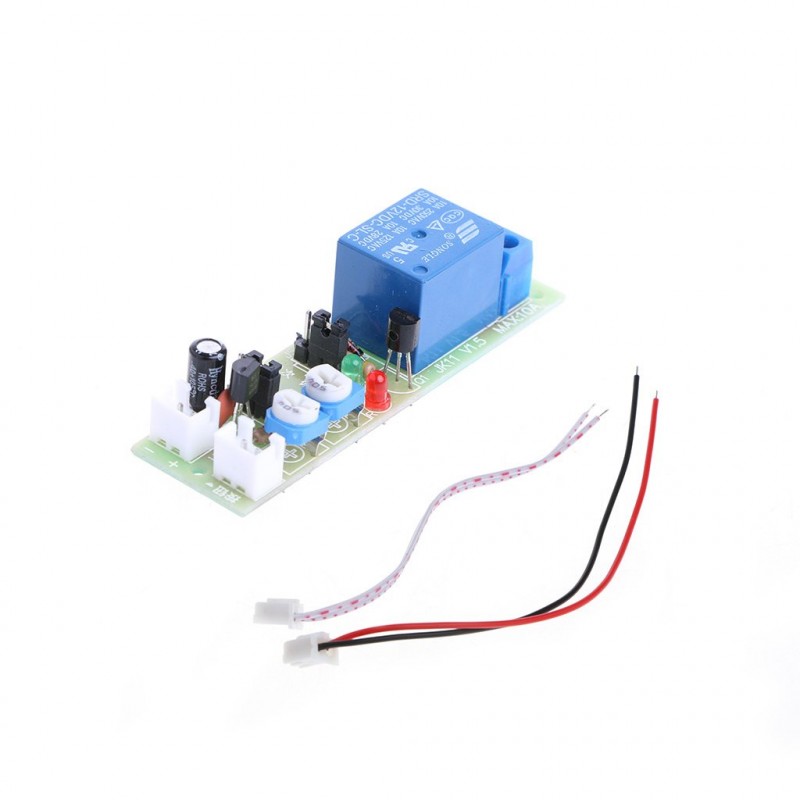

Laiko relės dvigubos funkcijos modulis JK11 (24V 0-60min)

d1072

Nauja prekė

Vieno kanalo laiko relė, veikianti dviem režimais: 1) vieno impulso po trigerio; 2) pastovus generavimas. Reguliuoti galima relės veikimo trukmę ir intervalą tarp generuojamų impulsų. Relė susijungia po trigerio ir lieka aktyvi nustatytą laiką (net ir išlikus trigerio signalui). Aktyvus išėjimas išjungiamas trigeriu arba maitinimu.

Smulkiau

7,26€ su PVM


6,00€ be PVM

Charakteristikos

Suderinama su Arduino™ ir *duinoTaip
Kanalų skaičius1
Maksimali valdoma srovė10A kanalui
Maksimali valdoma įtampaAC250V; DC30V
Būsenos indikacijaTaip. LED
Optinis atskyrimasNe
Nominali darbinė įtampa24V
Kontaktų kiekis4 + 2 priveržiami
Matmenys70 x 20 x 18 mm
Naudojami mikrovaldiklio prievadai1 skaitmeninis I/O

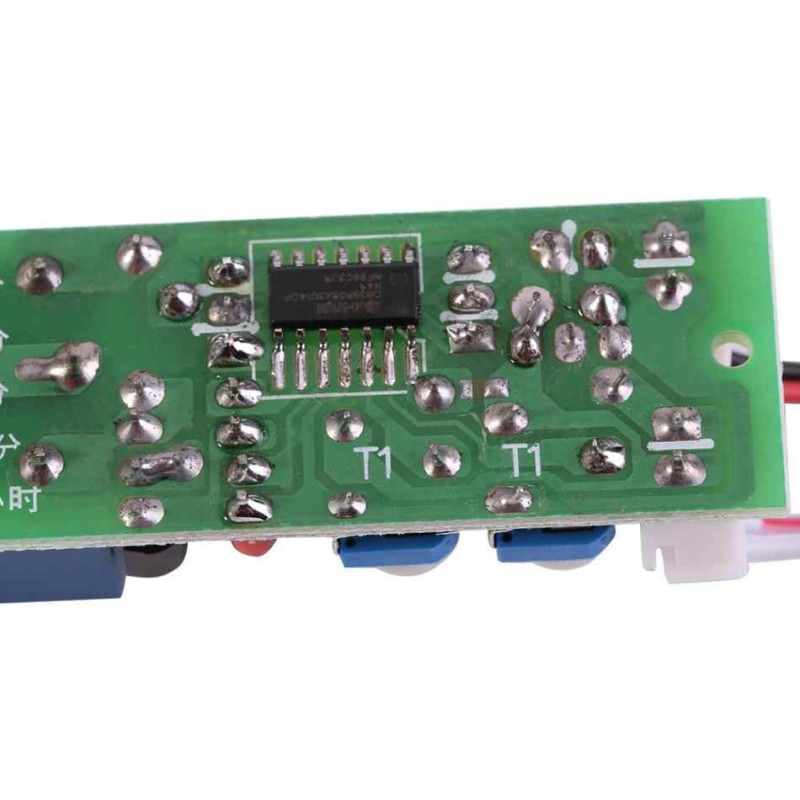

Pagrindinės funkcijos grandynasNE555

Apie prekę

Supports 2 modes: single mode (one time) and loop mode, you can easily switch modes by adjusting the jumpers.
There are a different working voltage and time ranges to choose from, both "on" and "off" times are adjustable.

Specifications:

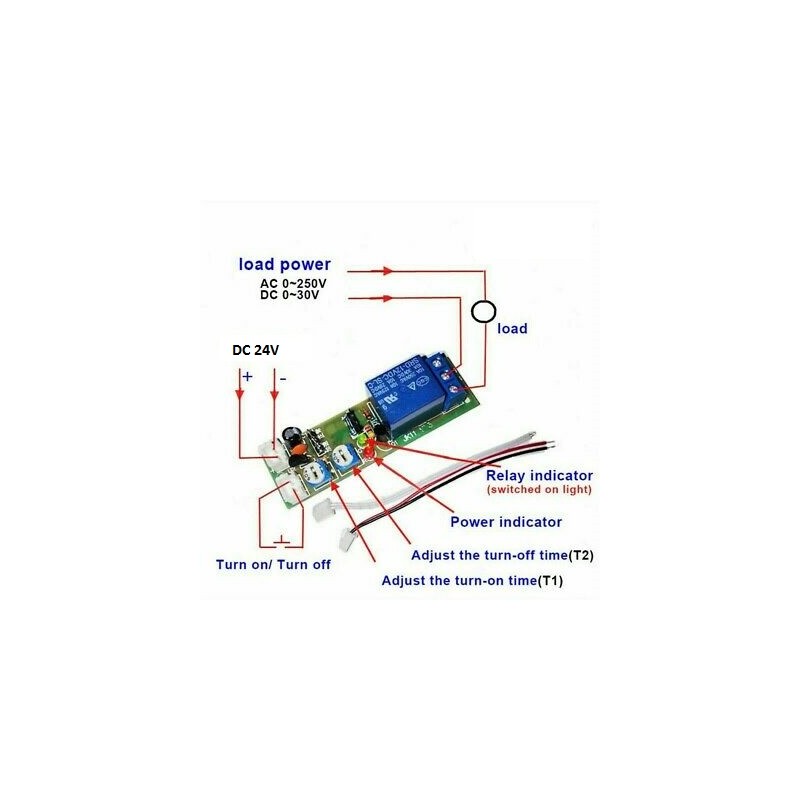

Maximum Load Capacity: 10A250VAC, 10A30VDC
Size: 70 * 20mm / 2.75 * 0.78"
Time error: <2%

T1 (relay open delay time), T2 (relay off delay time)

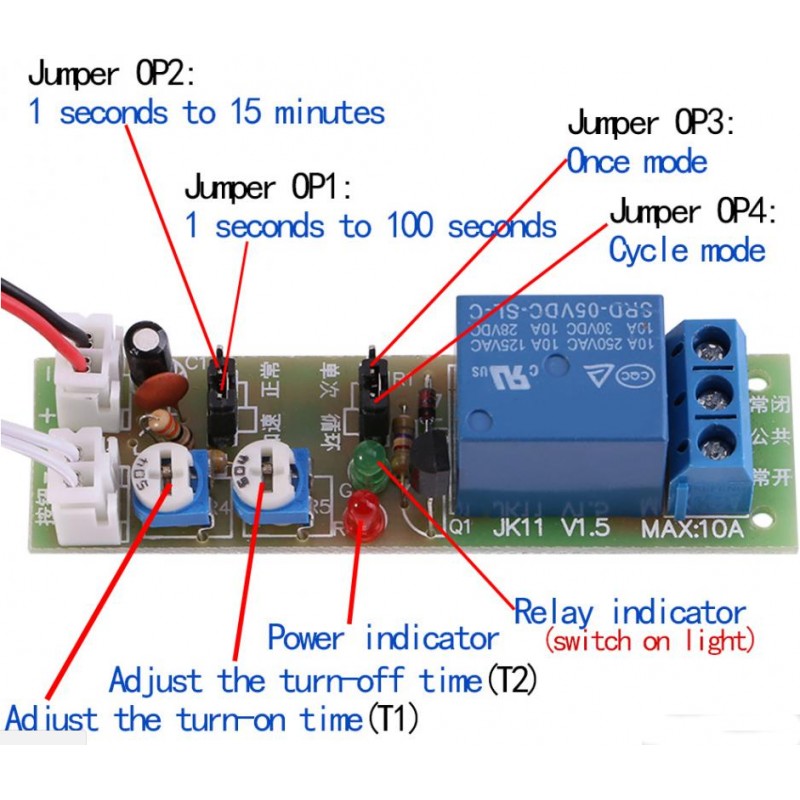

Single-fire mode (jumper OP3):
1. The module is powered on, the relay is turned on when triggered, the delay is T1, and the relay is disconnected.
2. When the delay process is triggered, it triggers again and it immediately interrupts the delay.

Loop mode (jumper OP4):
1. The module is powered on, the relay is turned on when triggered, the delay is T1, the relay is turned off, the delay is T2, and the relay is turned on again. Such a loop. T1 and T2 are respectively set by two adjustable resistors.
2. When the delay process is triggered, it triggers again and it immediately interrupts the delay.

How to set the time quickly:
The time can be set quickly by measuring the voltage (Uc) of the resistor. Take the 5V 15min module as an example. If Uc = 2V, time = 2V / 5V * 15min = 6min.
