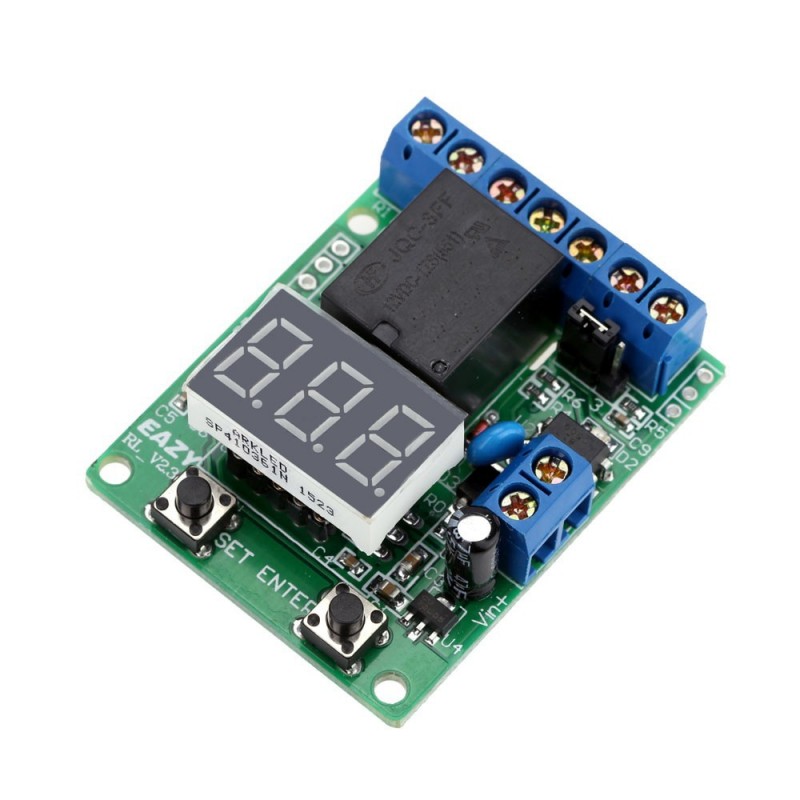

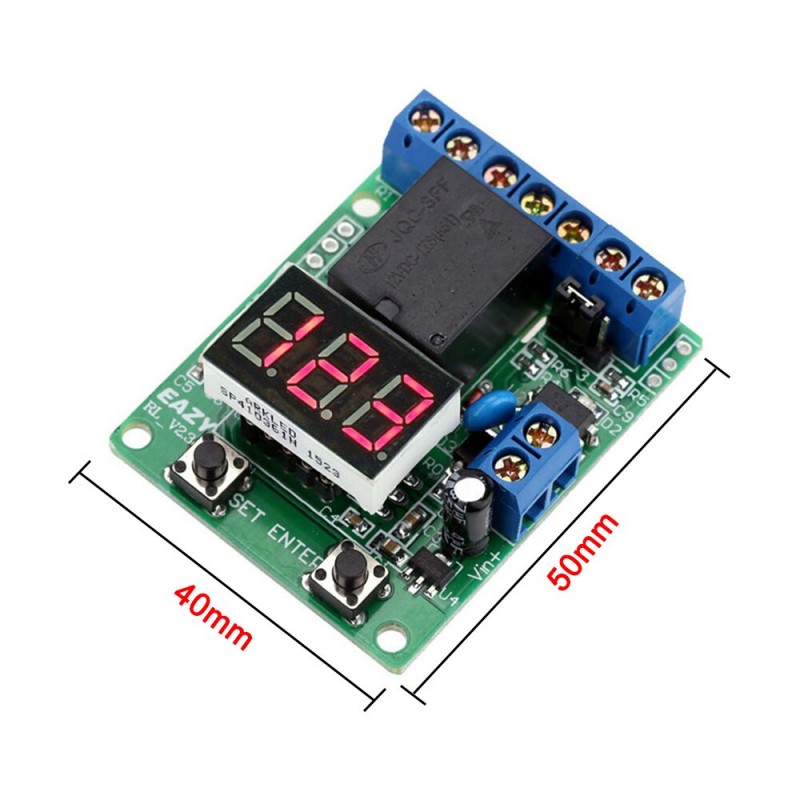

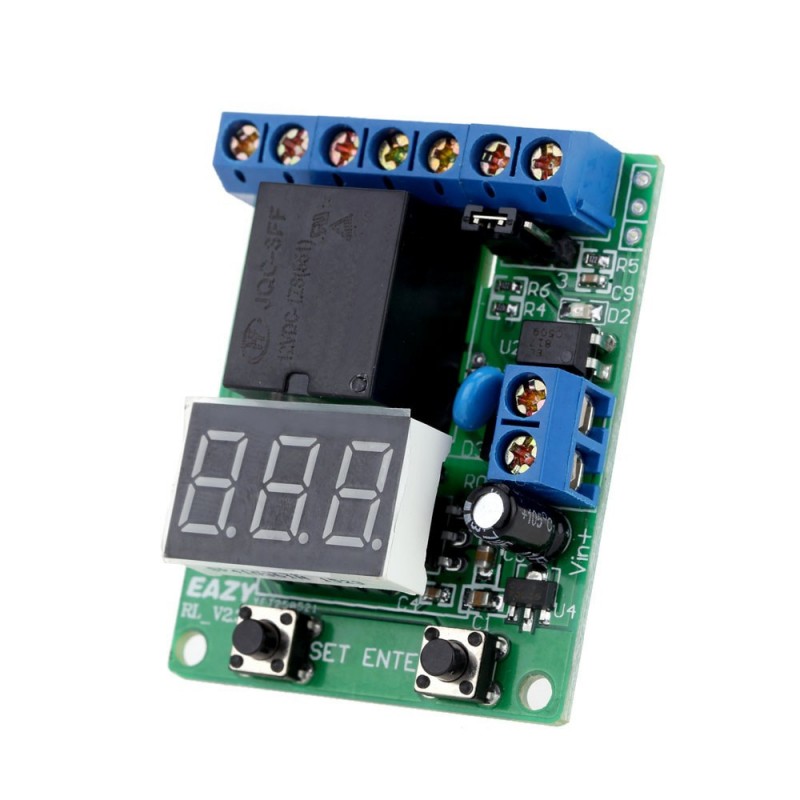

Komparatorius su laikmačiu CT1.1 EAZY-V3 (12V)

Voltmeter display range : DC 0-99 .9 V

Voltage detection error: ± 0.1V

Operating Power: DC10~16V

Timer Range : 0-999 minutes,

Relay parameters:

Coil Voltage: DC 12V A set of conversion (normally open and normally closed)

Contact load: 10A/277V AC or 10A/30V DC

Contact resistance: ≤ 100mΩ (1A 6VDC)

Mechanical durability: 10 millions

Electricity durability: > 100,000 (10A-250VAC)

Operating Temperature: -40 ~ 85℃

With turned off display, the minimum current values are 6mA/12V (delay released)

The pre-set parameters can be saved after power off.

Trumpa parametrų nustatymo instrukcija:

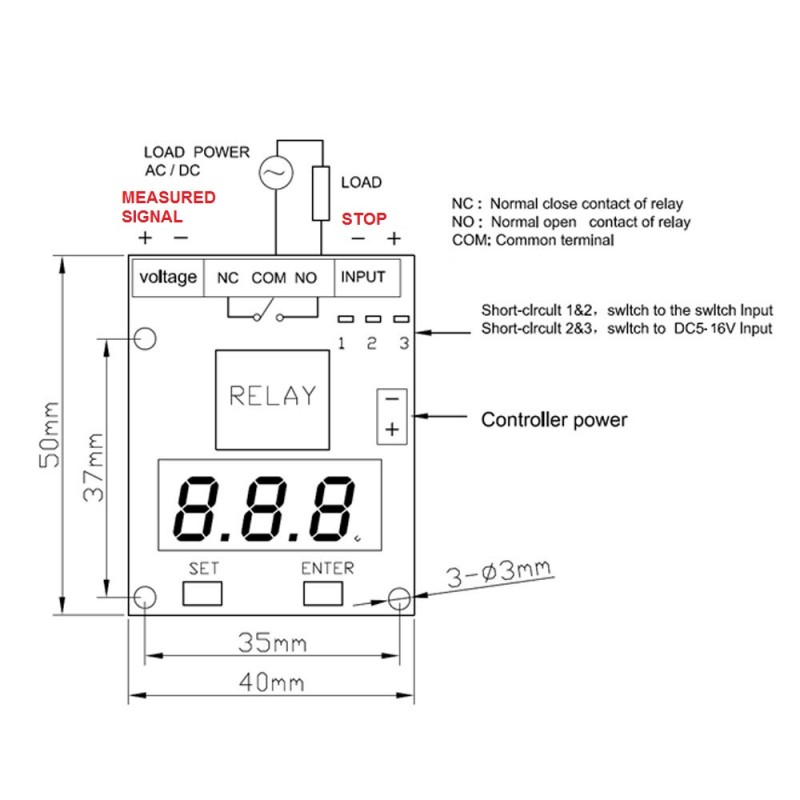

Trumpikliu pasirinkite STOP įėjimo signalo tipą - trumpiklis padėtyje 1-2: mygtukas, padėtyje 2-3: teigiamos įtampos impulsas (5-16VDC).

Paspaudus mygtuką set galite pakeisti (enter mygtuku) šiuos parametrus:

1. Viršutinė (įjungimo) įtampa. Išsaugoma Set mygtuku.

2. Apatinė (išungimo) įtampa. Išsaugoma Set mygtuku.

3. Įtampos korekcija +-0,5V. Išsaugoma Set mygtuku.

3. dl0-9: laikas LED indikatoriaus išjungimui (screen saver)

Paspaudus ir palaikius Set, galite valdyti relę rankiniu būdu.

Paspaudus enter darbo metu galite matyti įėjimo įtampą arba relės įjungimo trukmės reikšmę.
