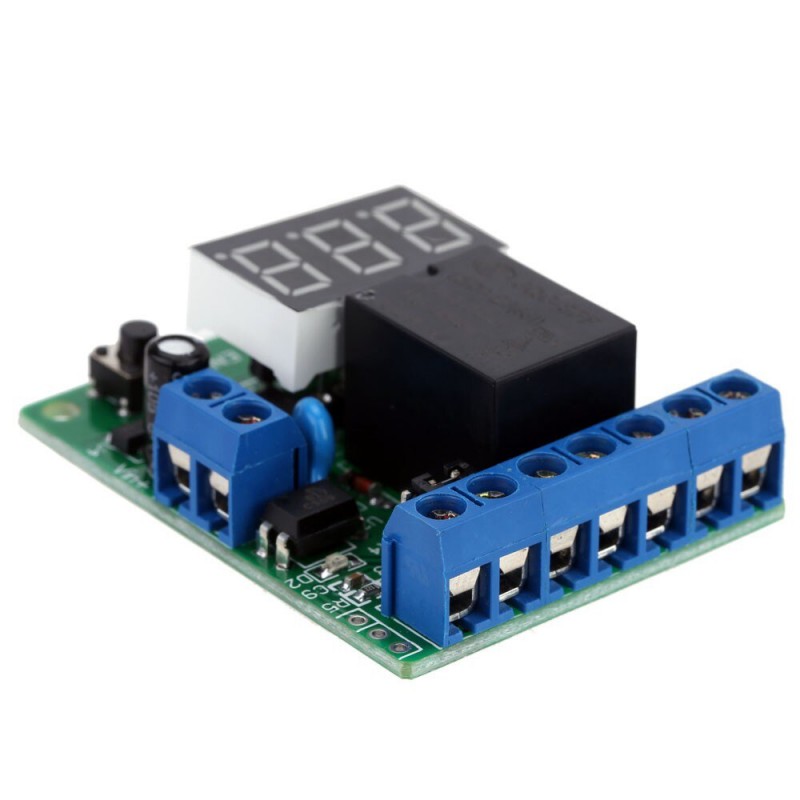

Impulsų skaitiklis ir laiko relė CT1.1 (12V)

Features:
Counting range : 0~999, the counting value will be cleared after power off.
When the count reaches the set value, the timer can be triggered to make the relay open or close for preset time.
Timing Range: 0.1 seconds~ 99.9 seconds adjustable, relay can be closed first and then opened, it can be also opened first and then closed.
A set of contacts (normally opened and normally closed).
The pre-set parameters can be saved after power off.

Specifications:
Operating Power: DC12V (10~18V)
Contact Load: 10A/277V AC or 10A/30V DC
Contact Resistance: ≤100mΩ (1A 6VDC)
Mechanical Durability: 10 millions
Electricity Durability: >100,000 (10A-250VAC)
Operating Temperature: -40~85℃

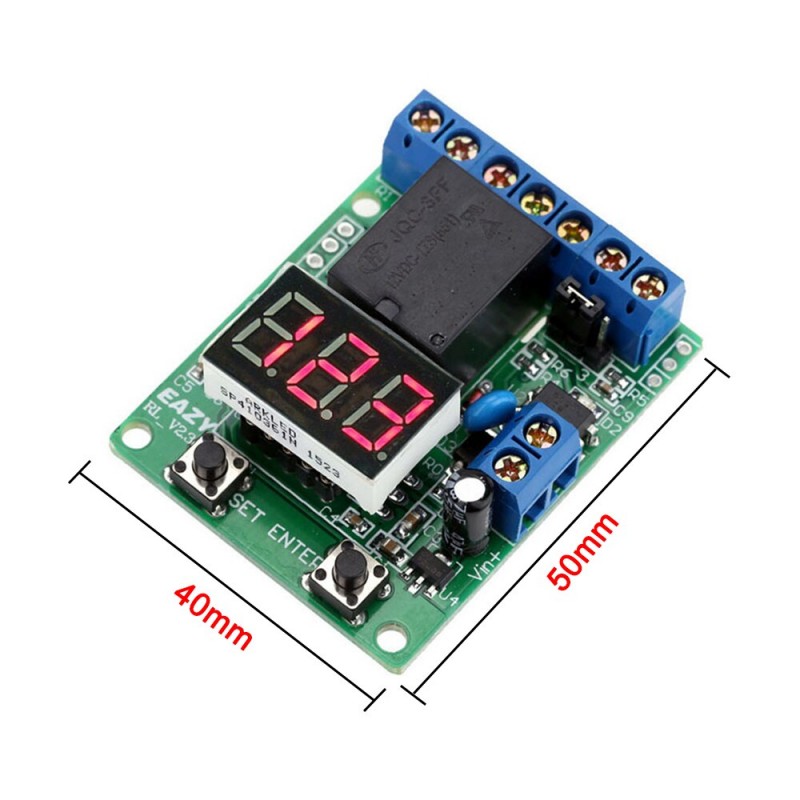

Item Size: 50 * 40 * 20mm
Item Weight: 27g

Trumpa parametrų nustatymo instrukcija:

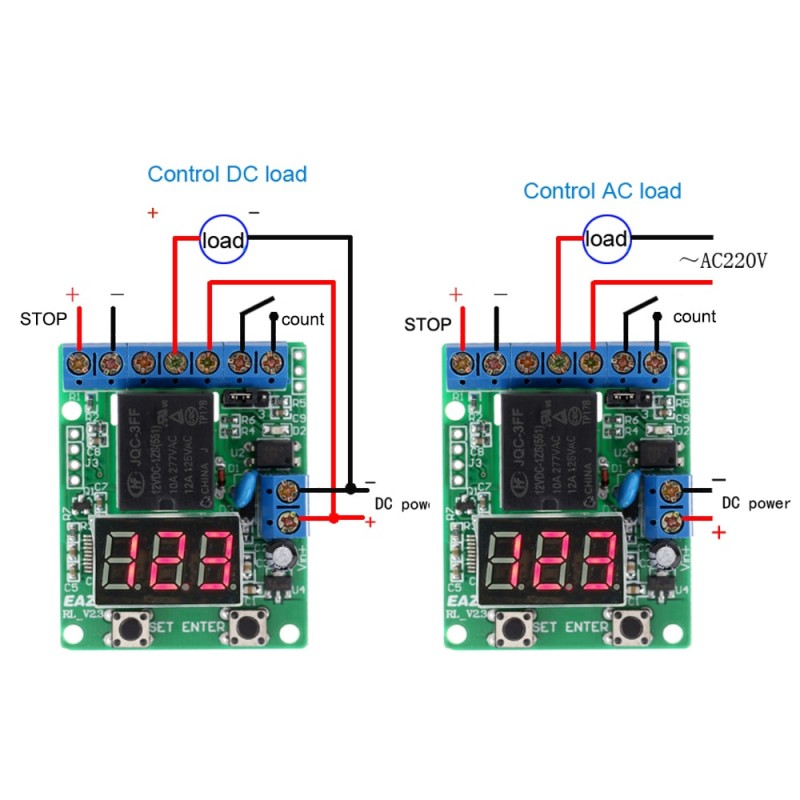

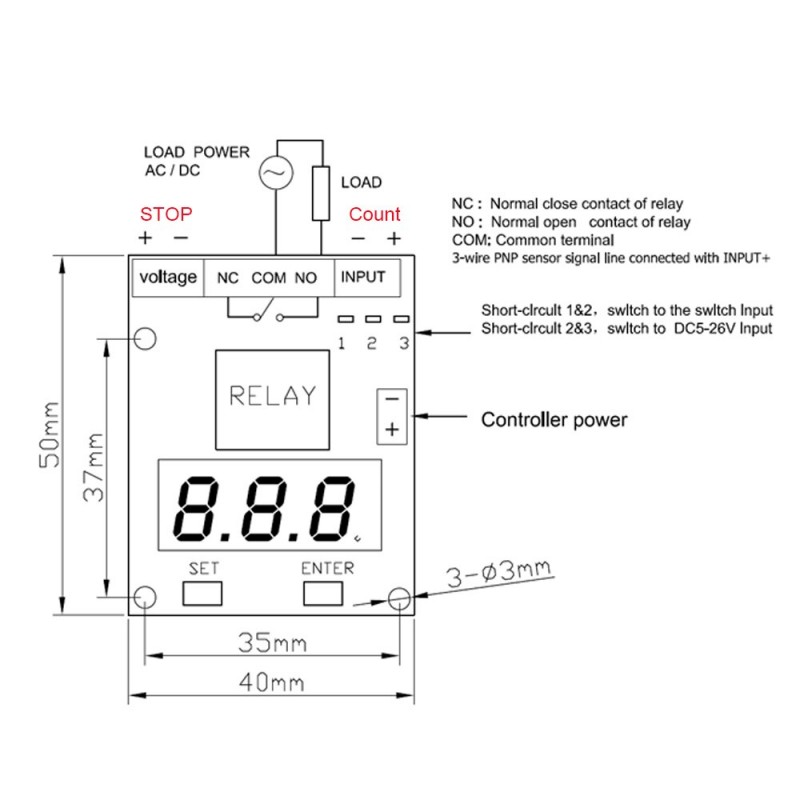

Trumpikliu pasirinkite įėjimo signalo tipą - trumpiklis padėtyje 1-2: skaičiuojami mygtuko paspaudimai, padėtyje 2-3: skaičiuojami įeinantys teigiamos įtampos impulsai.

Priskaičiuotų impulsų kiekis atstatomas į 000 sujungus Stop+ kontaktą su maitinimo įtampos + poliumi.

Paspaudus mygtuką set galite pakeisti (enter mygtuku) šiuos parametrus:

1. Impulsų kiekį, kurį pasiekus suveikia relė. Pirmiausia nustatomi šimtai, po to dešimtys, o po to vienetai. Išsaugoma Set mygtuku.

2. -OF: pradinė relės būsena (įjungus maitinimą: išjungta); -ON: pradinė relės būsena (įjungus maitinimą: įjungta);

3. dl0-9: uždelsimas dėl įėjimo signalo virpėjimo. dl0 vieną mygtuko paspaudimą gali užskaityti kelis kartus, dl9 - gali nespėti priskaityti trumpų paspaudimų;

Paspaudus ir palaikius abu mygtukus kartu, galite nustatyti papildomus parametrus:

1. ton: suskaičiavus nustatytą impulsų kiekį relė įjungiama nustatytam laikui; tof: suskaičiavus nustatytą impulsų kiekį relė išungiama nustatytam laikui;

2. relės suveikimo laikas sekundėmis
