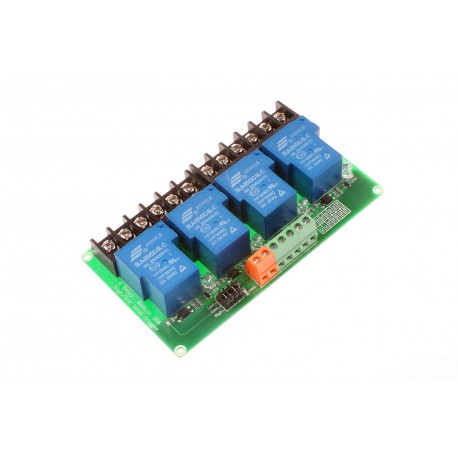

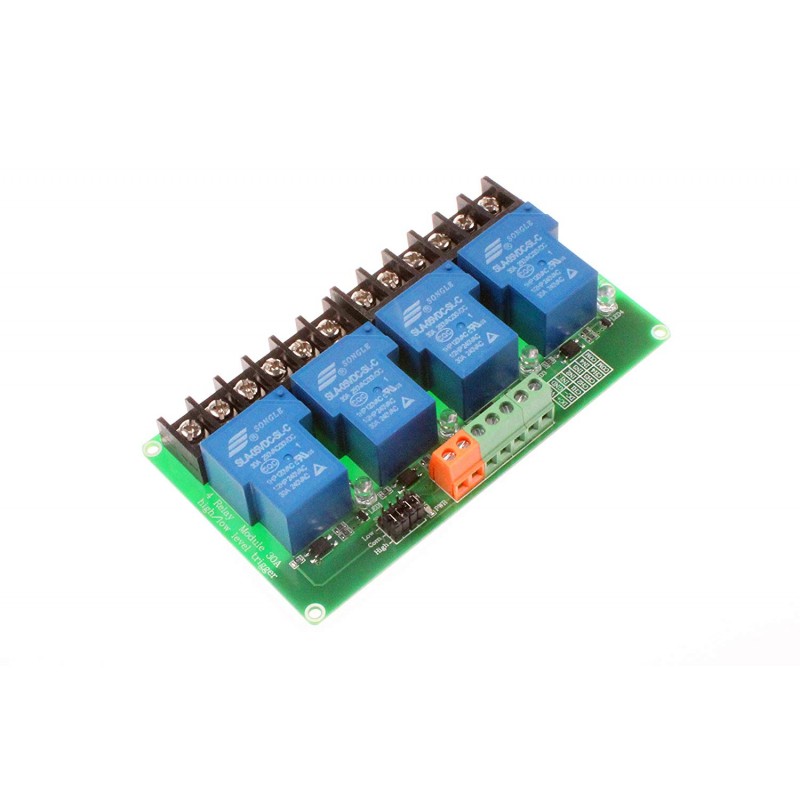

4 kanalų 5V relių modulis 30A

Prekės kodas: d1151

Būklė: Nauja prekė

Keturių kanalų relių modulis gali būti panaudotas jei norite valdyti didelės srovės arba aukštos įtampos įtaisus. Šiame modulyje naudojamos relės leidžia valdyti srovę iki 30A. Taip pat valdymo įėjimo aktyvus lygis gali būti parenkamas trumpikliais.

Smulkiau

Prekių kiekis mūsų sandėlyje: 3

Dėmesio: Paskutinės prekės!

Spausdinti

Charakteristikos

Suderinama su Arduino™ ir *duino	Taip
Kanalų skaičius	4
Maksimali valdoma srovė	30A kanalui
Maksimali valdoma įtampa	AC250V; DC30V
Būsenos indikacija	Taip. LED
Optinis atskyrimas	Taip
Nominali darbinė įtampa	5V
Maitinimo įtampa	5V
Maksimali maitinimo įtampa	5,5V
Kontaktų kiekis	7 + 12 priveržiamų
Matmenys	130 x 73 x 25 mm
Naudojami mikrovaldiklio prievadai	4 skaitmeniniai I/O

Apie prekę

Modulis gali būti jungiamas tiesiai prie *duino plokštės ar mikrovaldiklio išėjimo.

4 relės (4 atskiri valdymo kanalai)
Kiekvienam kanalui valdyti naudojama 5-20 mA srovė
Valdymo įtampa 5V
Didelės valdomos srovės relės: AC240V 30A; DC30V 30A
Indikacijos LED kiekvieno kanalo įėjimui
Opto-pora, kuri elektriškai atskiria valdančią ir valdomą grandinę ir relės gedimo atveju apsaugo mikrovaldiklį nuo viršįtampių.

Trigger mode: High / Low Level Trigger;

Module life: 10 million times;

Switch the maximum frequency: ≤ 5KHz;

Trigger voltage range:
5V low trigger module: 0-2VDC relay on (ON), 3-5VDC relay off (OFF)
5V high trigger module, 3.3-5VDC relay (ON), 0-2.5VDC relay off (OFF)
