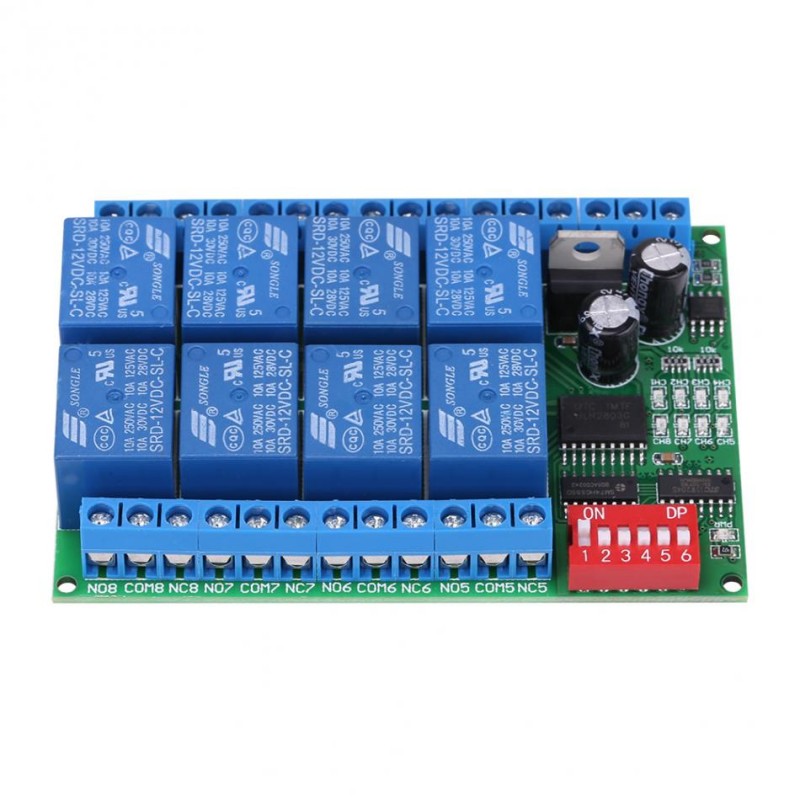

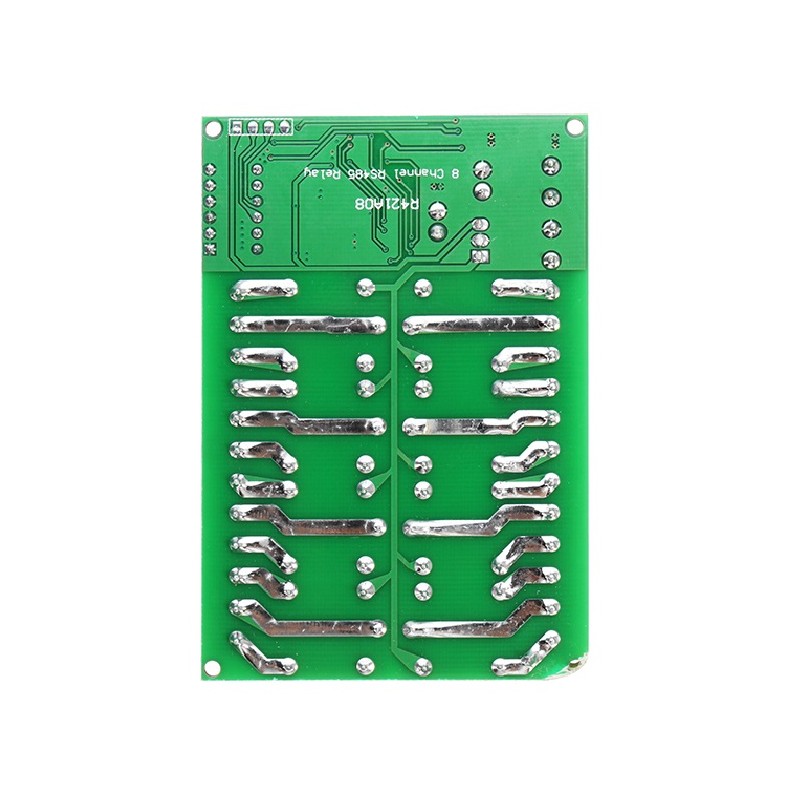

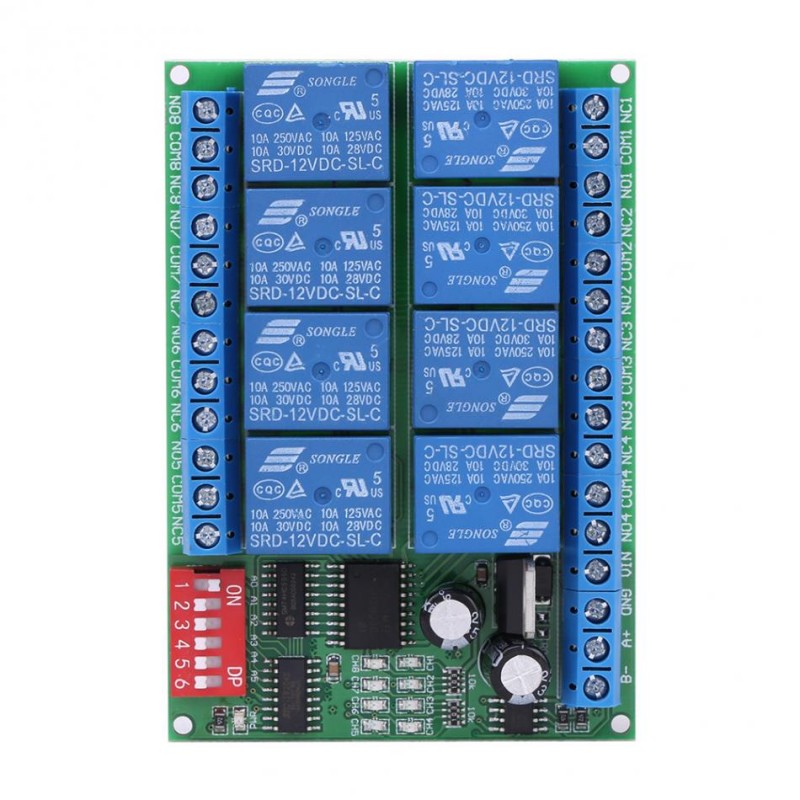

RS485 8 kanalų 12V DC relių Modbus RTU modulis

Prekės kodas: d1044

Būklė: Nauja prekė

Aštuonių kanalų relių modulis kai per RS485 komunikacijų sąsają reikia valdyti didelės srovės arba aukštos įtampos įtaisus.

Smulkiau

Prekių kiekis mūsų sandėlyje: 59

Spausdinti

Charakteristikos

Suderinama su Arduino™ ir *duino	Taip
Kanalų skaičius	8
Maksimali valdoma srovė	10A kanalui
Maksimali valdoma įtampa	AC250V; DC30V
Būsenos indikacija	Taip. LED
Optinis atskyrimas	Taip
Nominali darbinė įtampa	12V
Maitinimo įtampa	12VDC
Matmenys	90 x 63 x 20 mm
Naudojami mikrovaldiklio prievadai	2vnt. UART (TX, RX) + iki 2 skaitmeninių I/O

Apie prekę

Features:
Standby current (all relays closed) 12mA, 1 relay open 40mA, 2 relays open 67mA, 3 relays open 95mA, 4 relays open 121mA, 5 relays open 147mA, 6 relays open 173mA, 7 relays open 198mA, 8 relays open 223mA
Open, Close, Momentary, Self-locking, Interlock, Delay, 6 Commands.
Under the Delay command, the maximum delay is 255 seconds.
DC 12V power supply (voltage range 9-13V).
This 8 Channel 12V Relay Module, able to control various appliances.

See Github for demo app and other info: https://github.com/Erriez/R421A08-rs485-8ch-relay-board/releases

TLDR: address: 40001-8, value: ON=256(0x0100), OFF=512(0x0200), TOGGLE(on 1sec)=768(0x300), LATCH=1024(0x400), MOMENT=1280(0x500), OFF_TIMER=1537-1791(0x0601-0x06FF)1-255sec

Komandos rašomos į holding registrus 1-8. Pvz. įjungti 8 relę: 03 06 00 08 01 00 08 7A

Specifications:
Power supply: DC 12V
Voltage range: 9-13V
Maximum load: 10A / 250VAC, 10A / 125VAC, 10A / 30VDC, 10A / 28VDC, 10A / 12VDC
Quantity: 1pc
Size: Approx. 90 x 63 x 18mm / 3.54 x 2.48 x 0.7inch
Weight: 115g
