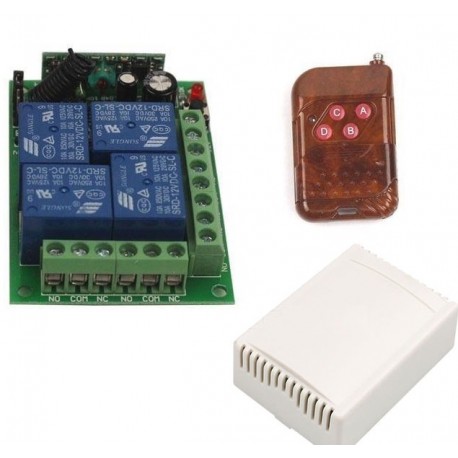

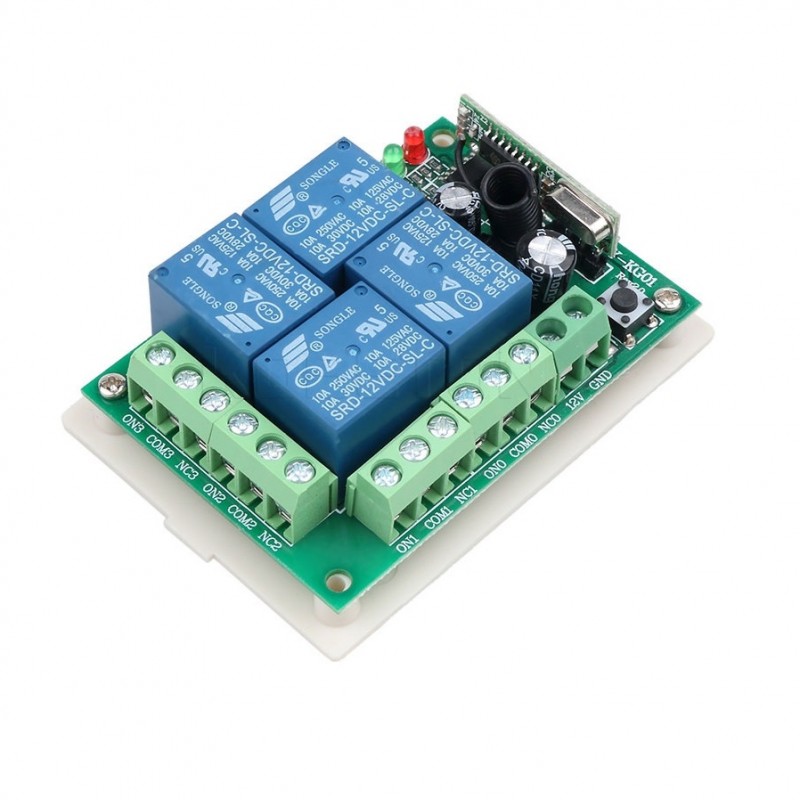

4 kanalų bevielė relė su 433MHz nuotolinio valdymo pulteliu (su bat.)

Prekės kodas: d0915

Būklė: Nauja prekė

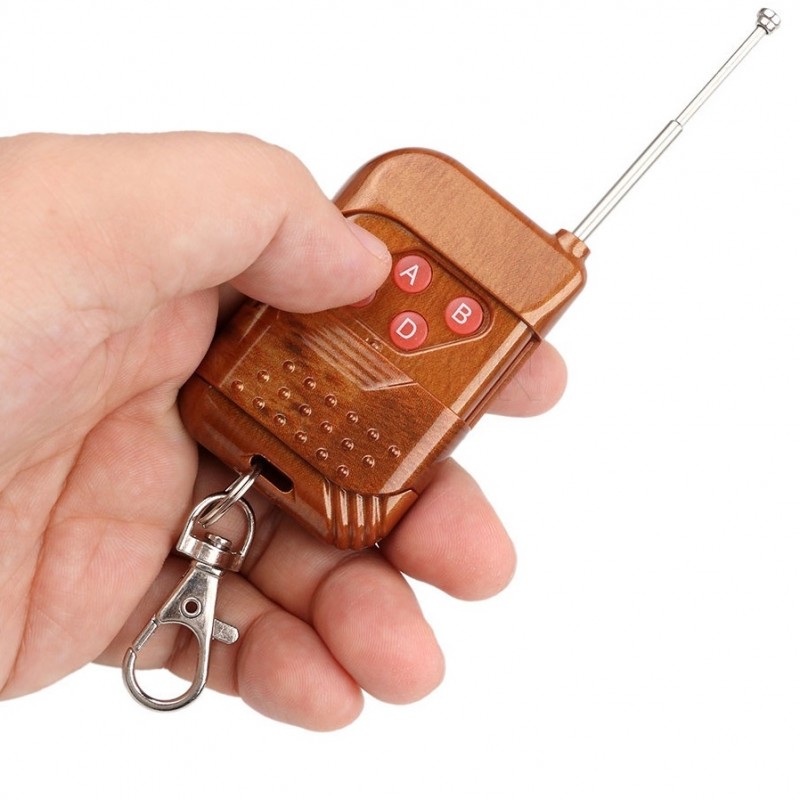

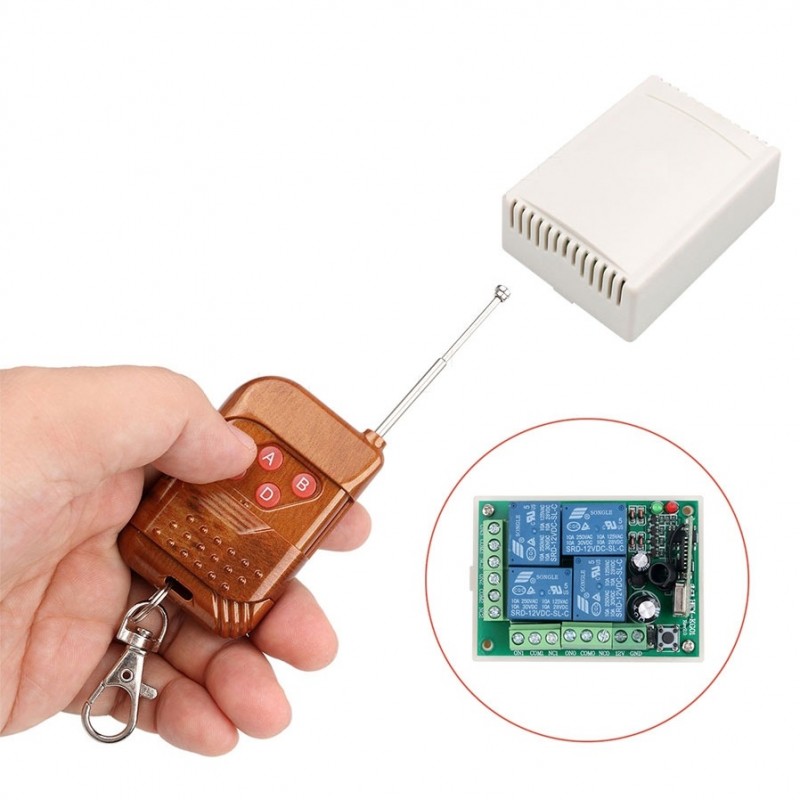

Keturių kanalų bevielės relės modulis gali būti panaudotas jei norite valdyti įtaisus per atstumą. Komplekte yra pultelis su baterija. Gali įjungti kol laikomas mygtukas, arba kol paspaudžiamas kitas mygtukas arba perjungti paspaudus tą patį mygtuką. Galima "pririšti" iki 50 pultelių d0913, d1113, d1311, d1507 ir pan. mygtukų.

Smulkiau

Prekių kiekis mūsų sandėlyje: 35

Spausdinti

Charakteristikos

Kanalų skaičius	1
Maksimali valdoma srovė	10A kanalui
Maksimali valdoma įtampa	AC240V; DC24V
Nominali darbinė įtampa	12V
Maitinimo įtampa	10-14 VDC
Dažnis	433MHz

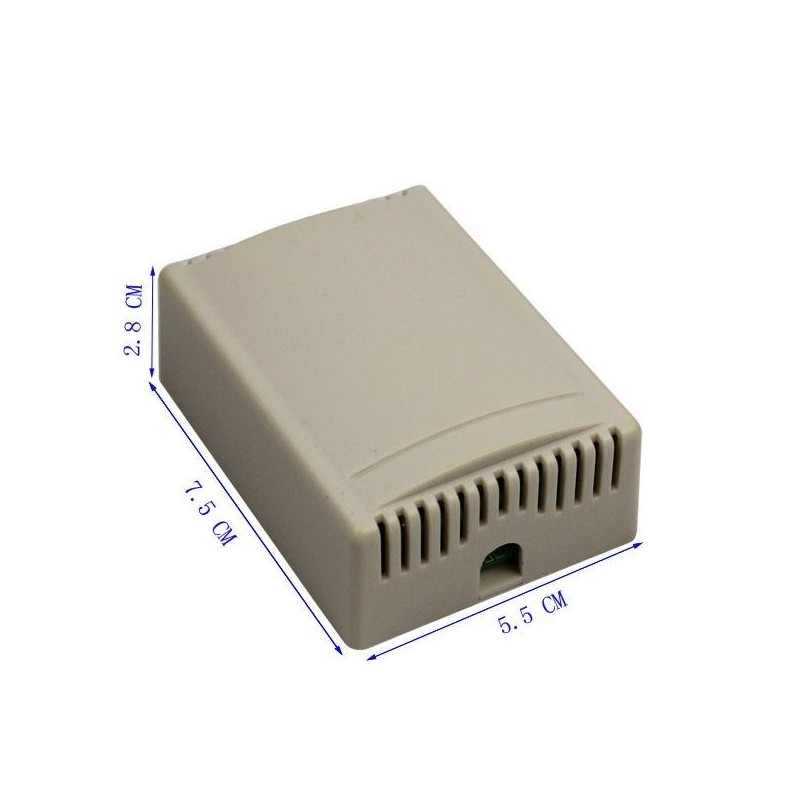

Matmenys	relė: 53 x 74 x 26 mm
Pagrindinės funkcijos grandynas	KR1204
Darbinis atstumas	iki 50-100 m
Budėjimo režimu naudojama srovė	iki 5mA
Jautrumas	imtuvas: 105dbm

Apie prekę

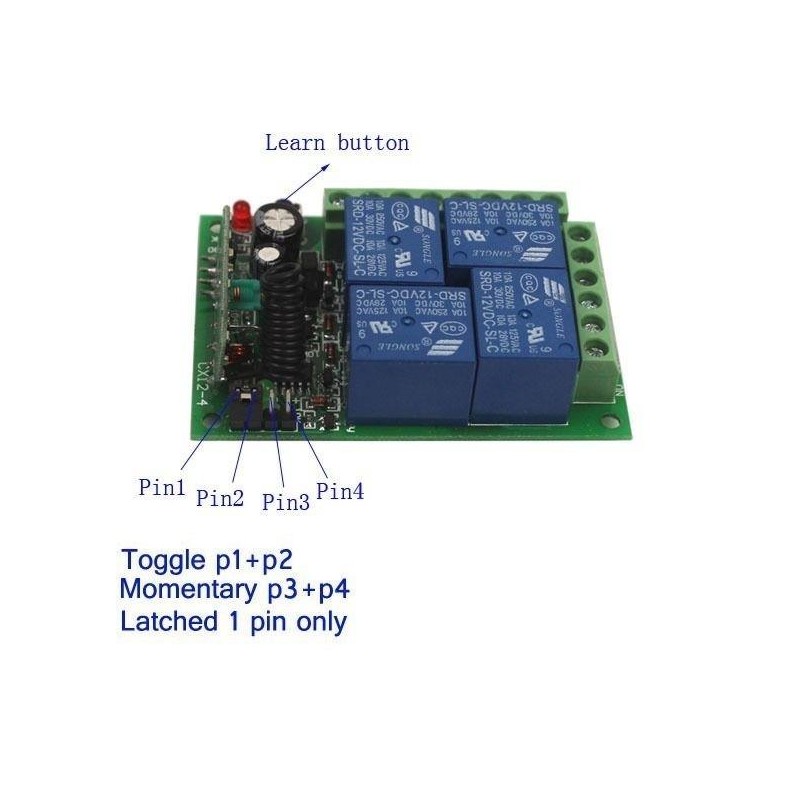

3 veikimo režimai:

1) Trumpiklis nuimtas: Momentary: relės būsena pakeičiama tik kol laikomas mygtukas (kai kuriems papildomai perkamiems pultelių modeliams max iki ~9s).

2) Trumpiklis arčiau mėlynų relių: Toggle: paspaudus pakeičiama relės būsena;

3) Trumpiklis arčiau PCB kampo: Latched: mygtukas įjungia atitinkamą relę ir išjungia visas likusias reles;

Didelės valdomos srovės relė: AC240V 7A; DC24V 10A
NO ir NC kontaktai

Pagal nutylėjimą, komplekte esantis pultelis veikia 1 režimu.

Imtuvo viduje esančiu mygtuku galima "pririšti" kitą pultelį ar pakeisti komplekte esančio pultelio mygtukų paskirtį. Šį mygtuką palaikius nuspaustą ilgiau, imtuvas "pamiršta" išmoktus pultelių kodus. Galima naudoti d0913 ar kitus 433MHz pultelius su įvairiu mygtukų kiekiu (mažiau mygtukų gali valdyti ne visas reles).

Modeliams be įlituotų trumpiklių:

Veikimo režimas parenkamas laikant nuspaustą mygtuką tol, kol parodomas atitinkamas režimo numeris 1) 2) ar 3). Mygtuką reikia atleisti iš karto po to kai LED mirkteli norimo režimo numerį. Po to reikia iš naujo "pririšti" pultelius: palaikyti mygtuką 3-5s, kol LED pradės šviesti. Kai LED šviečia - paspausti pirmą pultelio mygtuką.

specification:

1. Working Voltage:DC12V
2. Quiescent Current:5mA
3. Working Frequency:433Mhz
4. Receiving Sensitivity:-104dBm
5. Function option:Momentary/Toggle/Latched
6. Modulation Mode:ASK
7. Matching Mode: Intelligent Learning code
8. Output Mode:Dry contact /Voltage output
9. Shell:Yes
10. Working temperature : -30~+80

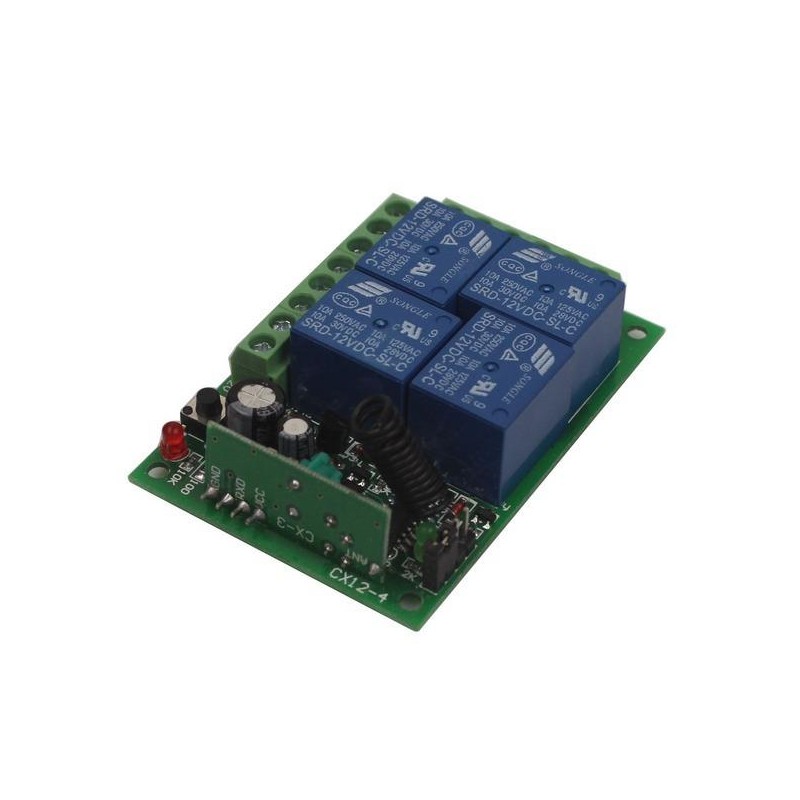

11. PCB dimension:68.2x48.2(mm)

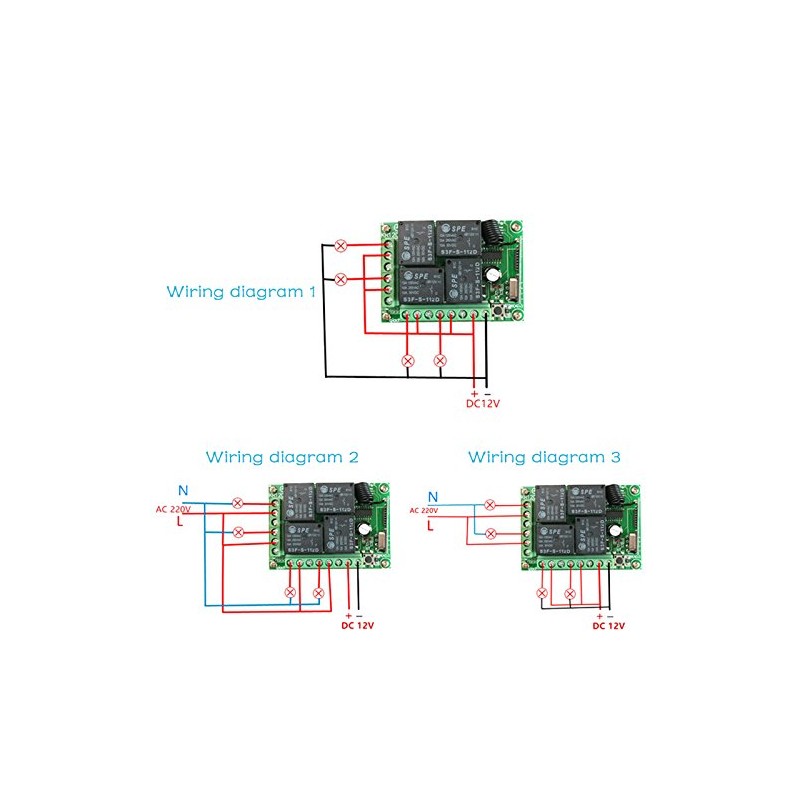

+V — Positive pole input
GND — Negative pole input

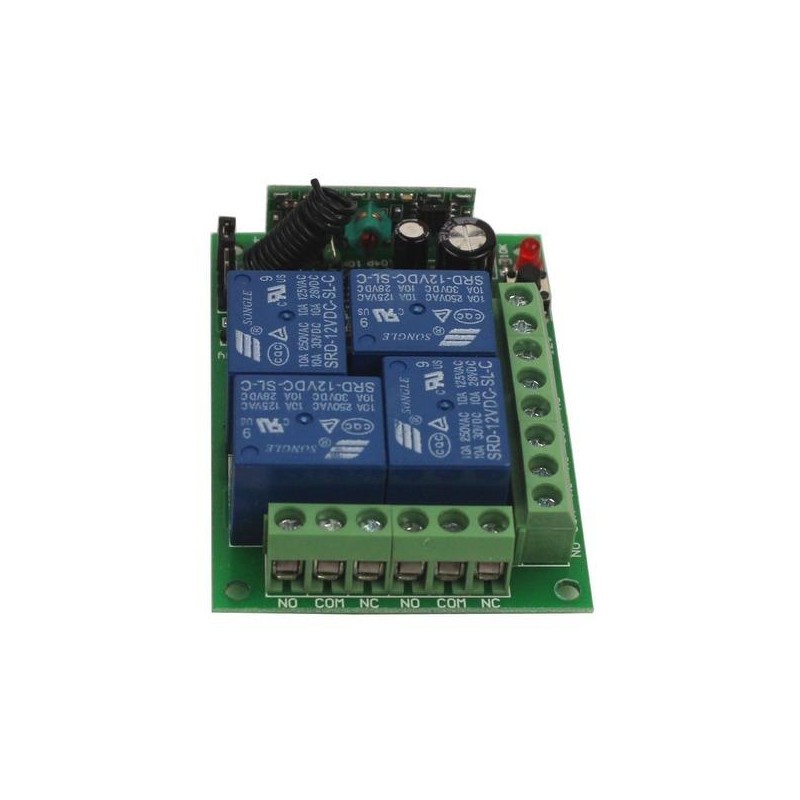

1 —KC1 Normal Closed of relay (NC)
2 —KC1 Common of relay (COM)
3 —KC1 Normal Open of relay (NO)
4 —KC3 Normal Closed of relay (NC)
5 —KC3 Common of relay (COM)
6 —KC3 Normal Open of relay (NO)
7 —KC2 Normal Closed of relay (NC)
8 —KC2 Common of relay (COM)
9 —KC2 Normal Open of relay (NO)
10 —KC4 Normal Closed of relay (NC)
11 —KC4 Common of relay (COM)
12 —KC4 Normal Open of relay (NO)
