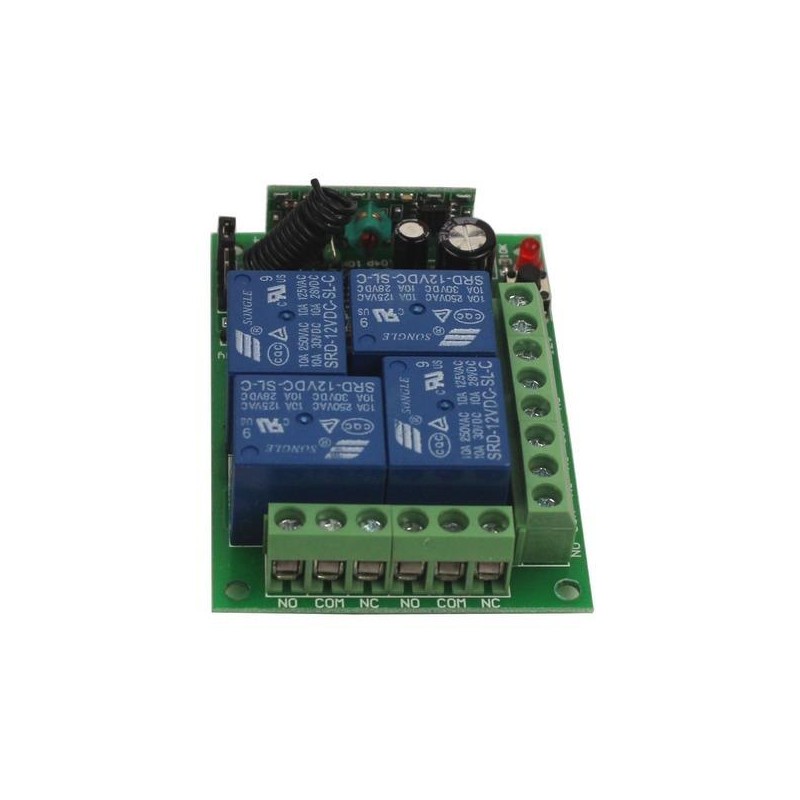

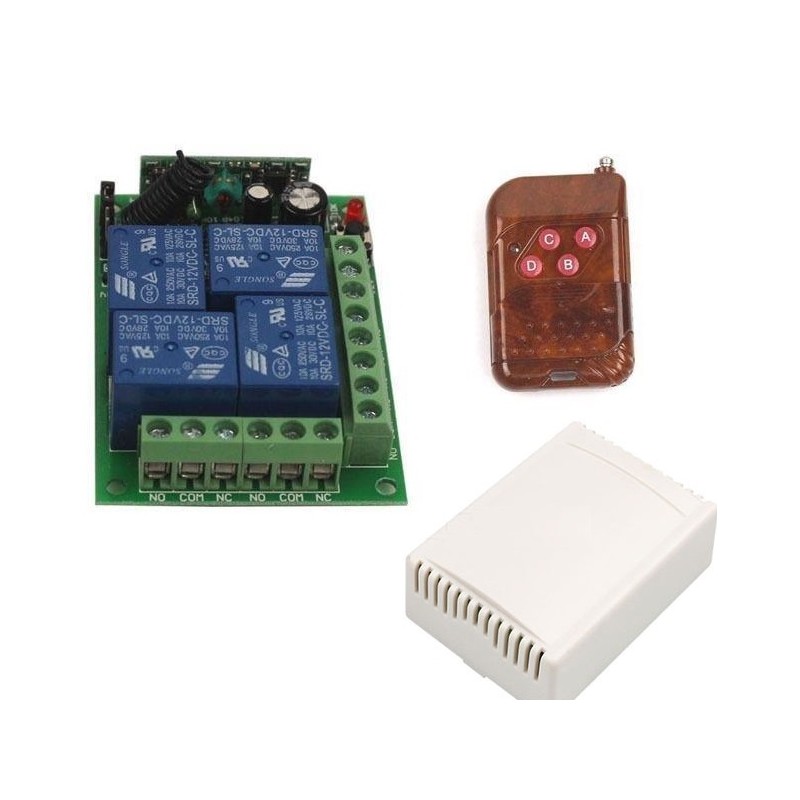

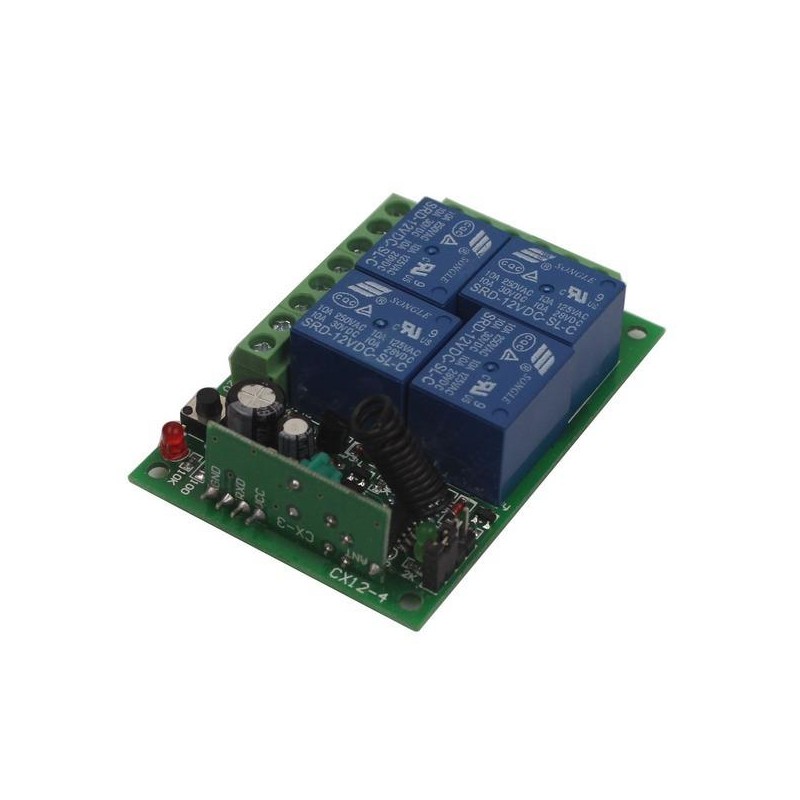

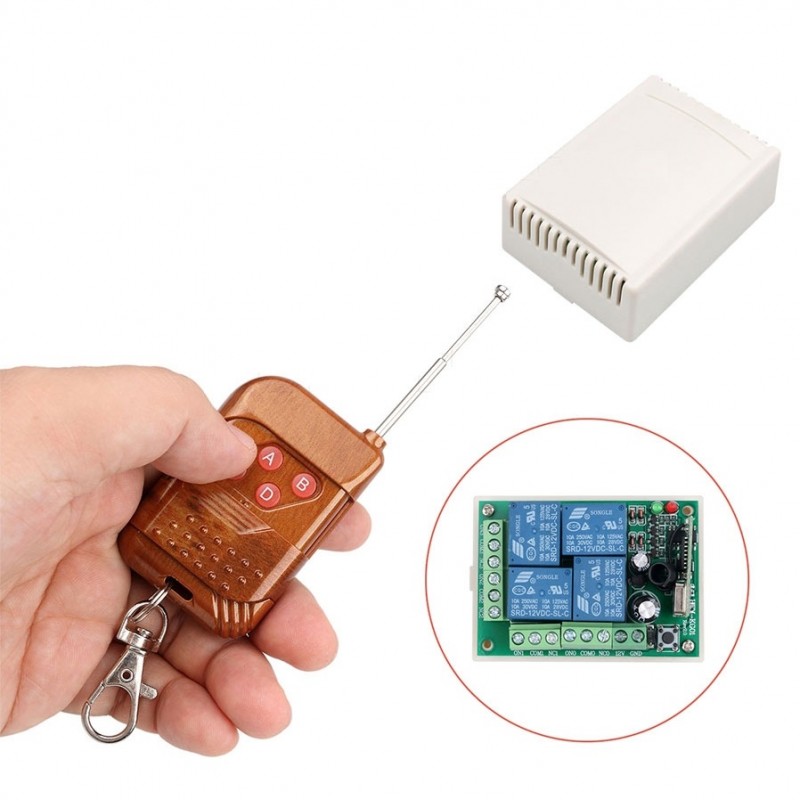

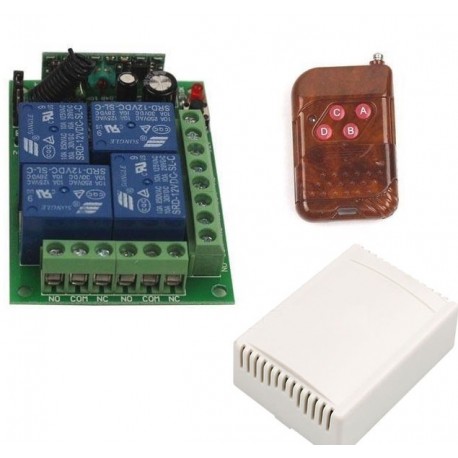

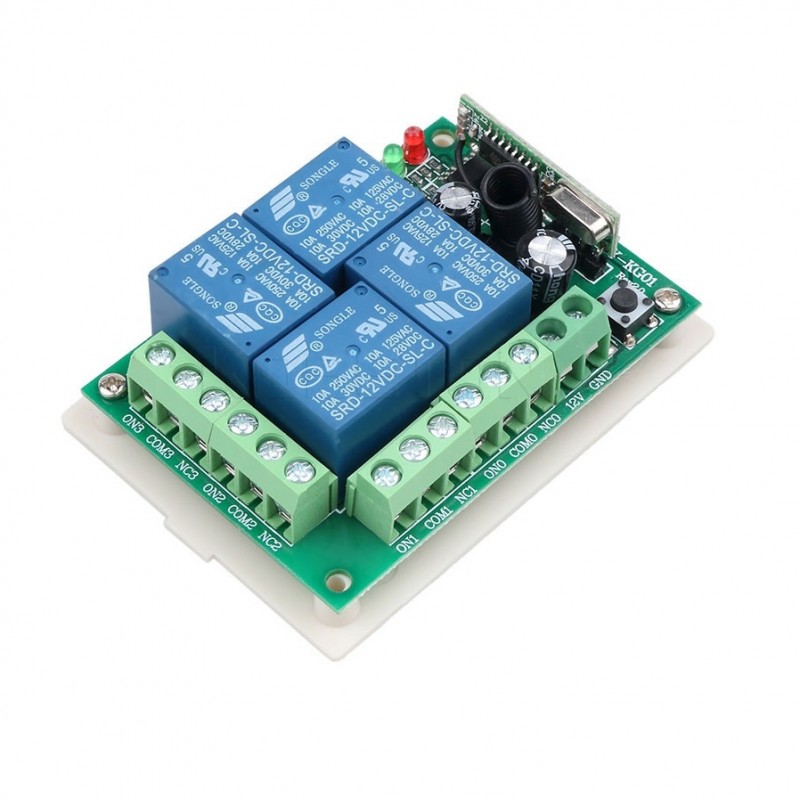

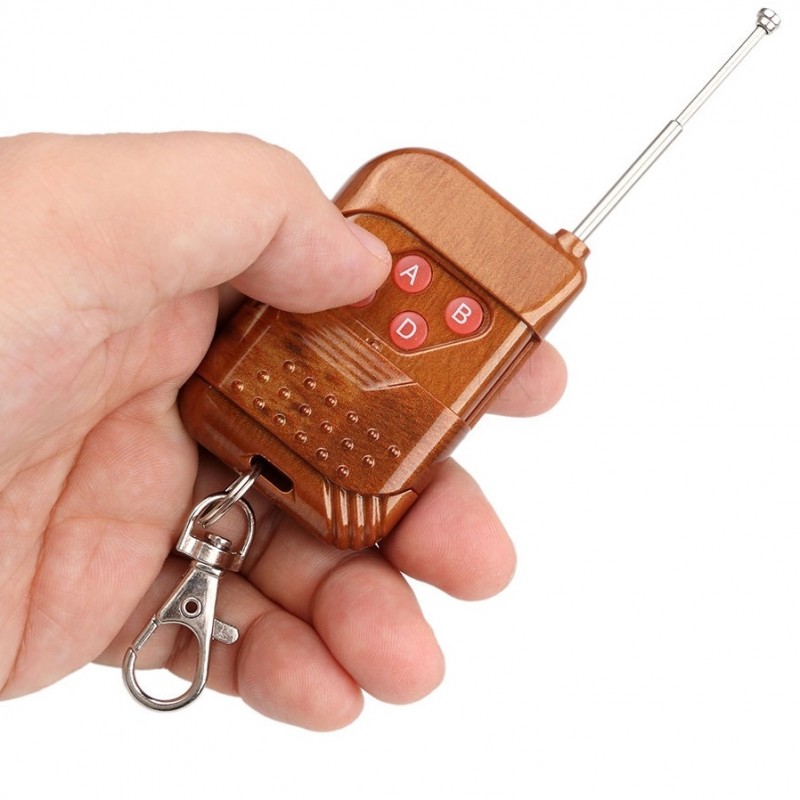

4 kanalų bevielė relė su 315MHz nuotolinio valdymo pulteliu (su bat.)

3 veikimo režimai:

1) Momentary: relės būsena pakeičiama tik kol laikomas mygtukas (kai kuriems papildomai perkamiems pultelių modeliams max iki ~9s).

2) Toggle: paspaudus pakeičiama relės būsena (trumpiklį tam reikia perkelti ant laisvų kontaktų);

3) Latched: mygtukas įjungia atitinkamą relę ir išjungia visas likusias reles (trumpiklį tam reikia nuimti);

• Didelės valdomos srovės relė: AC240V 7A; DC24V 10A
• NO ir NC kontaktai

Pagal nutylėjimą, komplekte esantis pultelis veikia 1 režimu.

Imtuvo viduje esančiu mygtuku galima "pririšti" kitą pultelį ar pakeisti komplekte esančio pultelio mygtukų paskirtį. Šį mygtuką palaikius nuspaustą ilgiau, imtuvas "pamiršta" išmoktus pultelių kodus. Galima naudoti 315MHz pultelius su įvairiu mygtukų kiekiu (mažiau mygtukų gali valdyti ne visas reles).

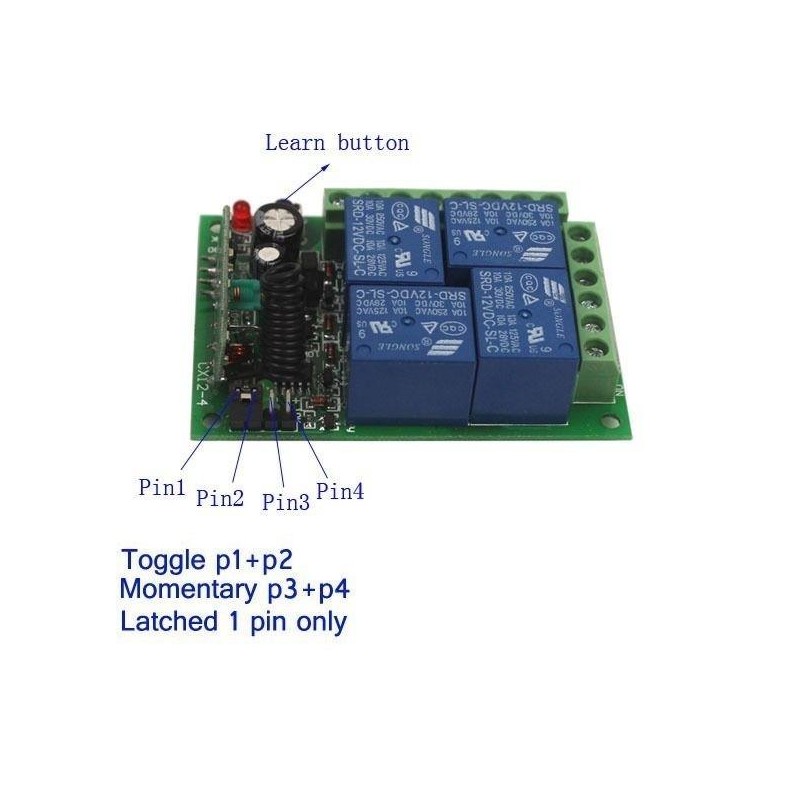

Modeliams be įlituotų trumpiklių:

Veikimo režimas parenkamas laikant nuspaustą mygtuką tol, kol parodomas atitinkamas režimo numeris 1) 2) ar 3). Mygtuką reikia atleisti iš karto po to kai LED mirkteli norimo režimo numerį. Po to reikia iš naujo "pririšti" pultelius: palaikyti mygtuką 3-5s, kol LED pradės šviesti. Kai LED šviečia - paspausti pirmą pultelio mygtuką.

specification:

1. Working Voltage:DC12V
2. Quiescent Current:5mA
3. Working Frequency:315Mhz
4. Receiving Sensitivity:-104dBm
5. Function option:Momentary/Toggle/Latched
6. Modulation Mode:ASK
7. Matching Mode: Intelligent Learning code
8. Output Mode:Dry contact /Voltage output

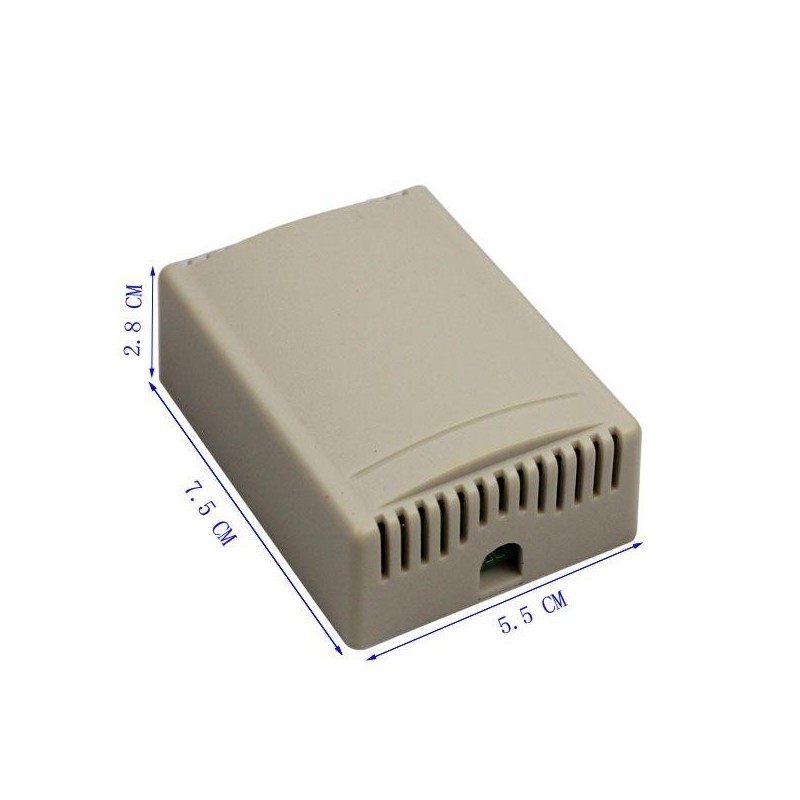

9. Shell:Yes
10. Working temperature : -30~+80
11. PCB dimension:68.2x48.2(mm)

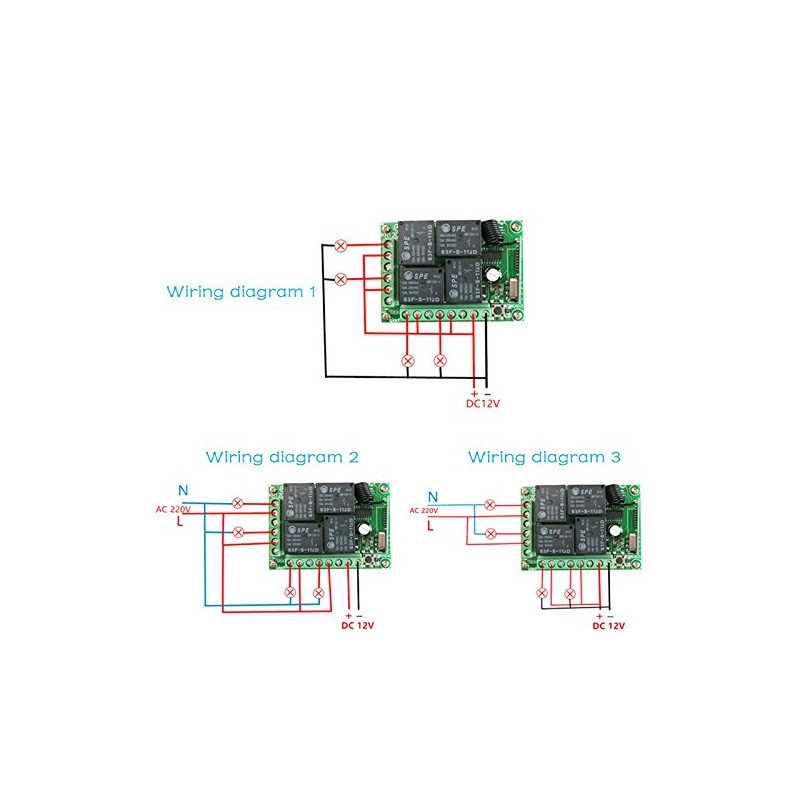

+V — Positive pole input
GND — Negative pole input
1 —KC1 Normal Closed of relay (NC)
2 —KC1 Common of relay (COM)
3 —KC1 Normal Open of relay (NO)
4 —KC3 Normal Closed of relay (NC)
5 —KC3 Common of relay (COM)
6 —KC3 Normal Open of relay (NO)
7 —KC2 Normal Closed of relay (NC)
8 —KC2 Common of relay (COM)
9 —KC2 Normal Open of relay (NO)
10 —KC4 Normal Closed of relay (NC)
11 —KC4 Common of relay (COM)
12 —KC4 Normal Open of relay (NO)
