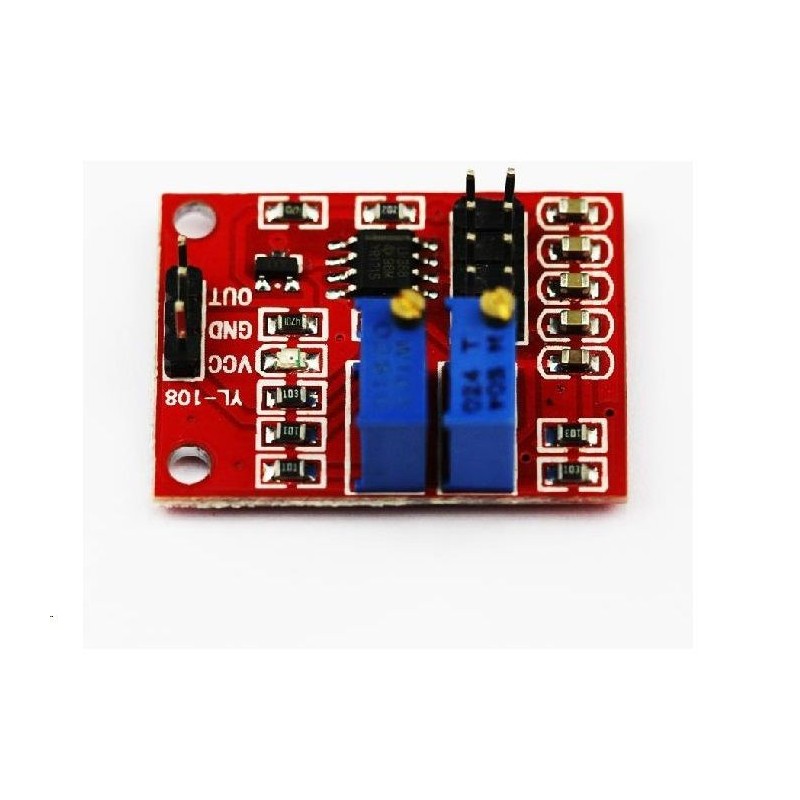

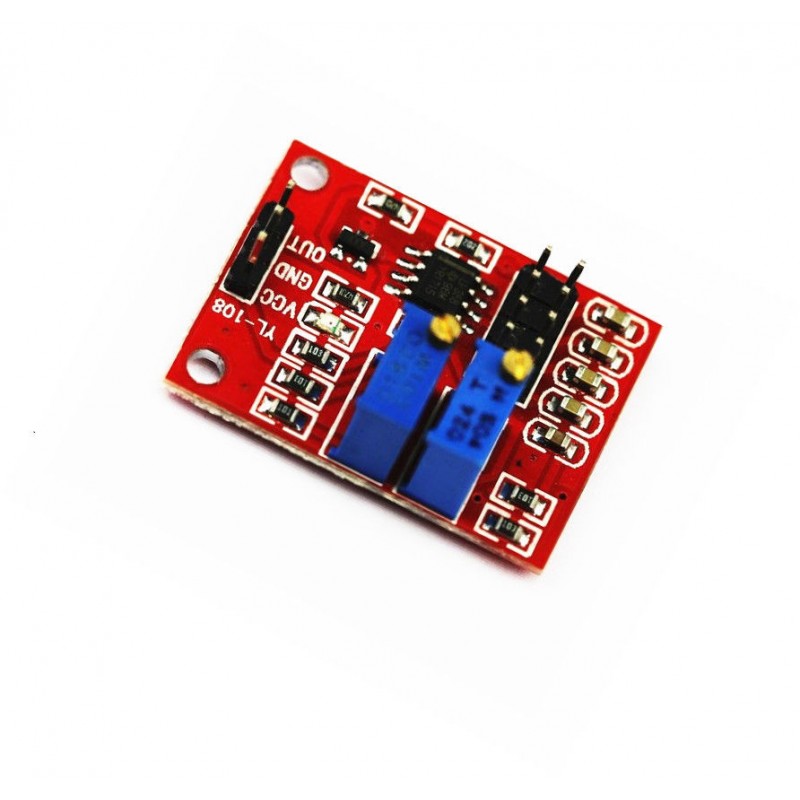

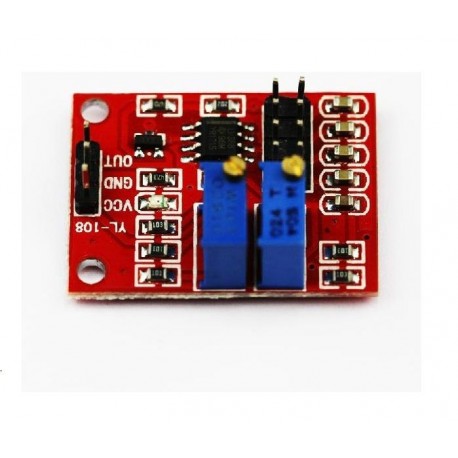

PWM signalo generatorius

Generuojamo signalo dažnio intervalai parenkami trumpikliais:

0 trumpiklių: periodas iki 0,3 s;

1 trumpiklis: periodas iki 4 s;

2 trumpikliai: periodas iki 7 s;

3 trumpikliai: periodas iki 10 s;

4 trumpikliai: periodas iki 15 s;

Vienas reguliuojamas rezistorius skirtas impulso trukmei reguliuoti, o kitas signalo dažniui (trumpikliais parinktame intervale) reguliuoti.
