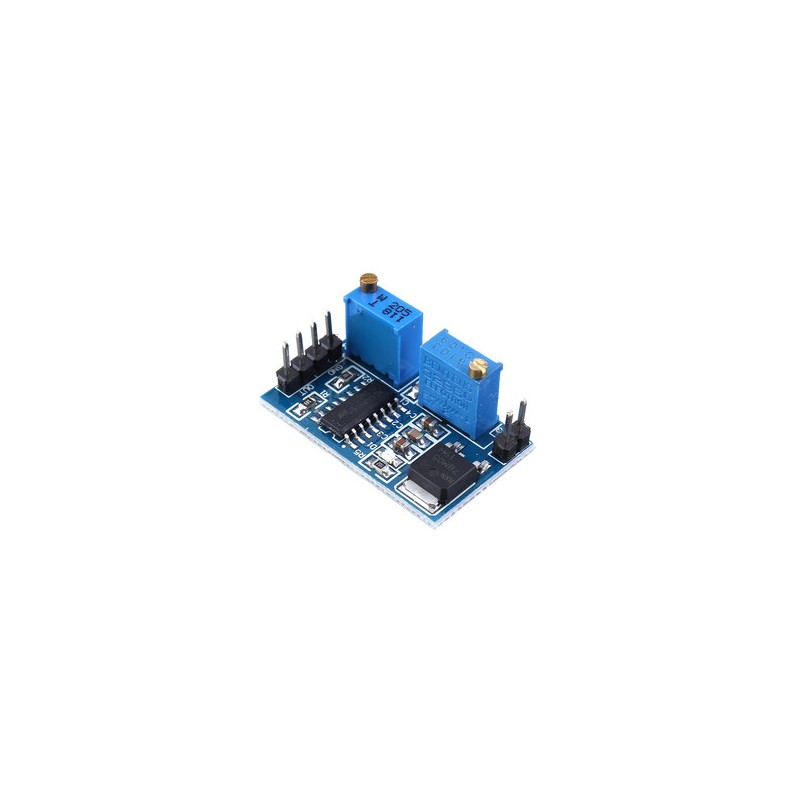

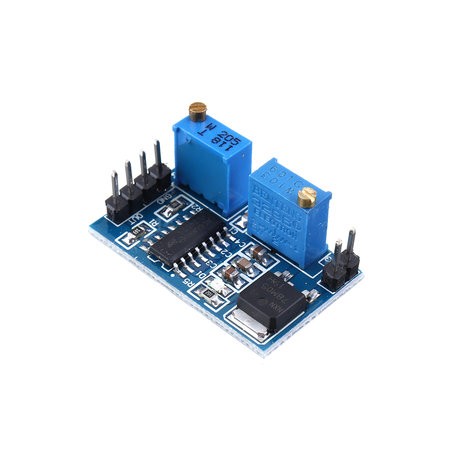

PWM signalo generatorius su SG3525

d1576

Nauja prekė

Šis paprastas reguliuojamos skverbties (impulso trukmės 0-100%) ir reguliuojamo dažnio (100Hz-100kHz)  stačiakampių impulsų (PWM) generatorius puikiai tinka ne tik įvairiems Arduino projektams, tačiau ir kitų analoginių įtaisų valdymui. SG3525A gali generuoti signalą iki 400kHz, tačiau tam reikia pakeisti kondensatorių C1 į 1-2nF.

Smulkiau

Prekių kiekis mūsų sandėlyje: 82

4,99€ su PVM


4,12€ be PVM

Pridėti prie pageidavimų

Charakteristikos

Suderinama su Arduino™ ir *duinoTaip
Kanalų skaičius1
Maksimali valdoma srovė400 mA
Maitinimo įtampa8 - 12 V(DC)
Dažnis100Hz - 100kHz (max 400kHz)
Jungties žingsnis2,54mm
Jungties tipasMale (vyr.)
Kontaktų kiekis4+2

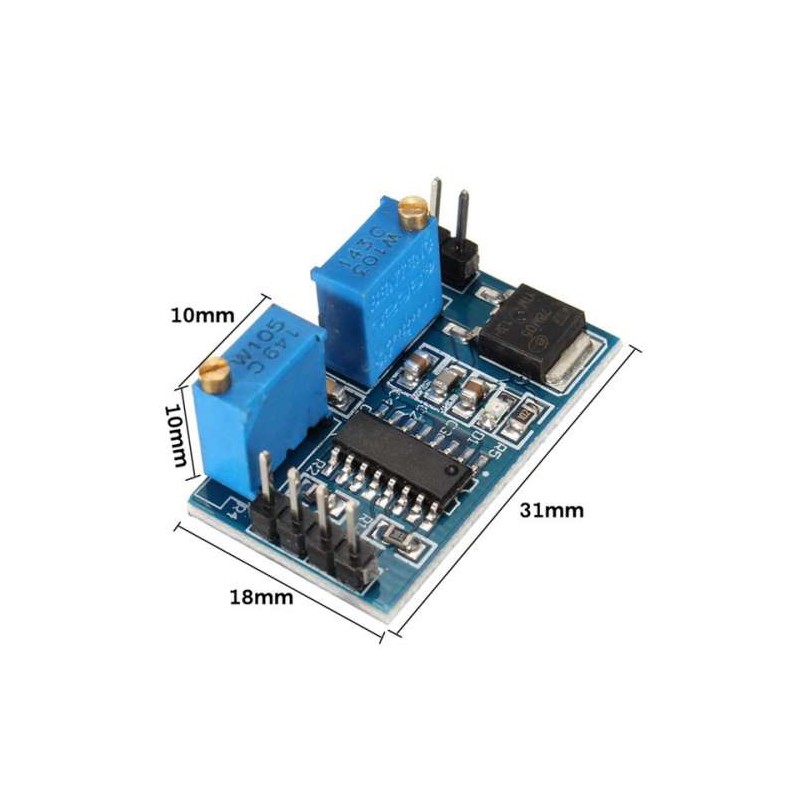

Matmenys31 x 18 x 14 mm
Pagrindinės funkcijos grandynasSG3525A
Impulso trukmė0 - 100 %

Apie prekę

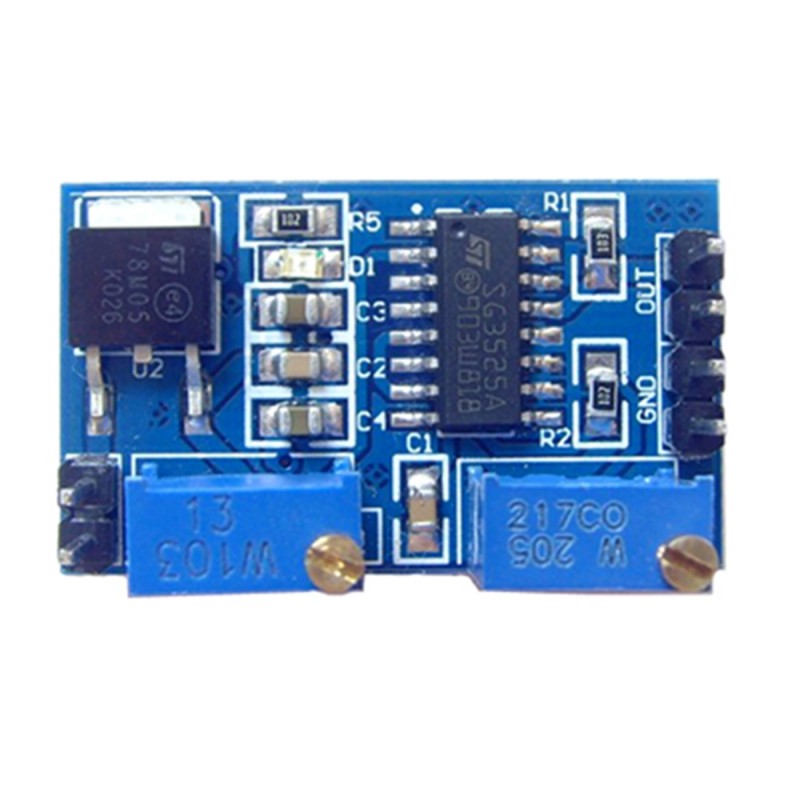

onboard SG3525A PWM control chip
on-board 78M05 regulator chip, providing a reliable reference voltage
onboard two precision adjustable resistors, R3 controls the duty cycle, R4 control frequency
on-board power indicator
the working voltage: 8 ~ 12V
board size: 30.8 (mm) x18 (mm)

Atsiliepimai

Šiuo metu klientų atsiliepimų nėra.

Parašyti atsiliepimą

PWM signalo generatorius su SG3525

PWM signalo generatorius su SG3525

Šis paprastas reguliuojamos skverbties (impulso trukmės 0-100%) ir reguliuojamo dažnio (100Hz-100kHz)  stačiakampių impulsų (PWM) generatorius puikiai tinka ne tik įvairiems Arduino projektams, tačiau ir kitų analoginių įtaisų valdymui. SG3525A gali generuoti signalą iki 400kHz, tačiau tam reikia pakeisti kondensatorių C1 į 1-2nF.
