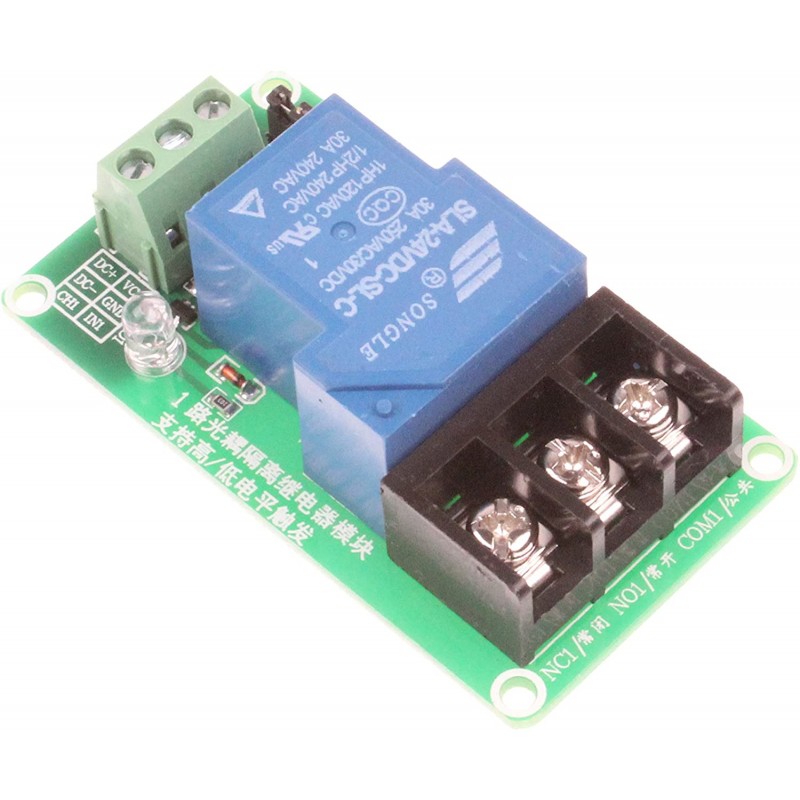

24V relės modulis 30A su varžtiniais terminalais

d1708

Nauja prekė

Vieno kanalo relės modulis gali būti panaudotas jei silpnos srovės signalu norite valdyti didelės srovės arba aukštos įtampos įtaisą. Aktyvus loginis lygis (aukštas ar žemas) parenkamas trumpikliu. Šiame modulyje panaudoti pakankamą srovę užtikrinantys relės terminalų kontaktai bei varžtiniai maitinimo ir įėjimo signalo terminalai.

Smulkiau

Prekių kiekis mūsų sandėlyje: 19

8,47€ su PVM


7,00€ be PVM

Pridėti prie pageidavimų

Charakteristikos

Suderinama su Arduino™ ir *duinoTaip
Kanalų skaičius1
Maksimali valdoma srovė30A
Maksimali valdoma įtampaAC250V; DC30V
Būsenos indikacijaTaip. LED
Optinis atskyrimasTaip
Nominali darbinė įtampa24V
Maitinimo įtampa24V
Jungties žingsnis5 mm
Kontaktų kiekis3 + 3 priveržiami
Matmenys72 x 40 x 24 mm
Pagrindinės funkcijos grandynasSLA-24VDC-SL-C
Budėjimo režimu naudojama srovė5 mA
Naudojama srovė50 mA

Apie prekę

  • Valdymui naudojama ~5 mA srovė
  • Valdymo įtampa 24V
  • Didelės valdomos srovės relė: AC250V 30A; DC30V 30A
  • Indikacijos LED įėjimui


24V Relay module
Quiescent current: 5mA
Maximum current: 50mA
Trigger current: 2-4mA
Trigger power (low): 0-8V
High: 8.5-24V

Pin description:
1. DC+: Module DC power supply anode (trigger terminal voltage anode)
2. DC-: Module DC power supply negative electrode (trigger terminal voltage negative electrode)
3.IN: Signal trigger terminal (default trigger voltage is the same as power supply)

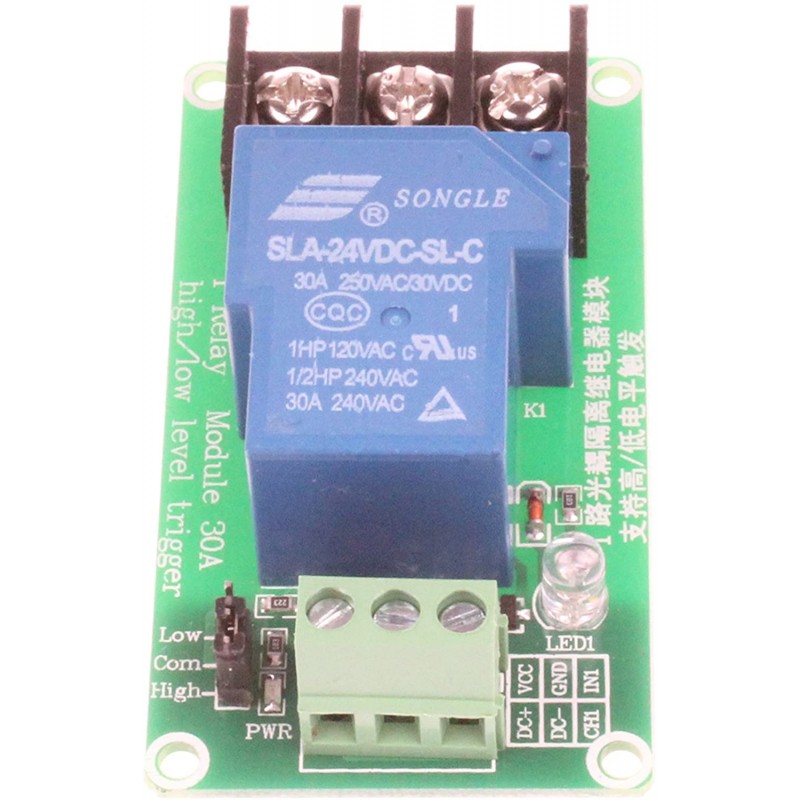

4. High and low level trigger mode selection, as shown in the figure, when the jumper is connected to the L terminal, the IN terminal is a low level trigger, and when it is connected to the H terminal, it is a high level trigger
5. Normally closed terminal (NC): normally closed terminal of the relay
6. Common terminal (COM): relay common terminal
7. Normally open terminal (NO): Relay normally open terminal

With four fixed bolt holes: d3.1mm, spacing 44.5mm * 27.5mm
