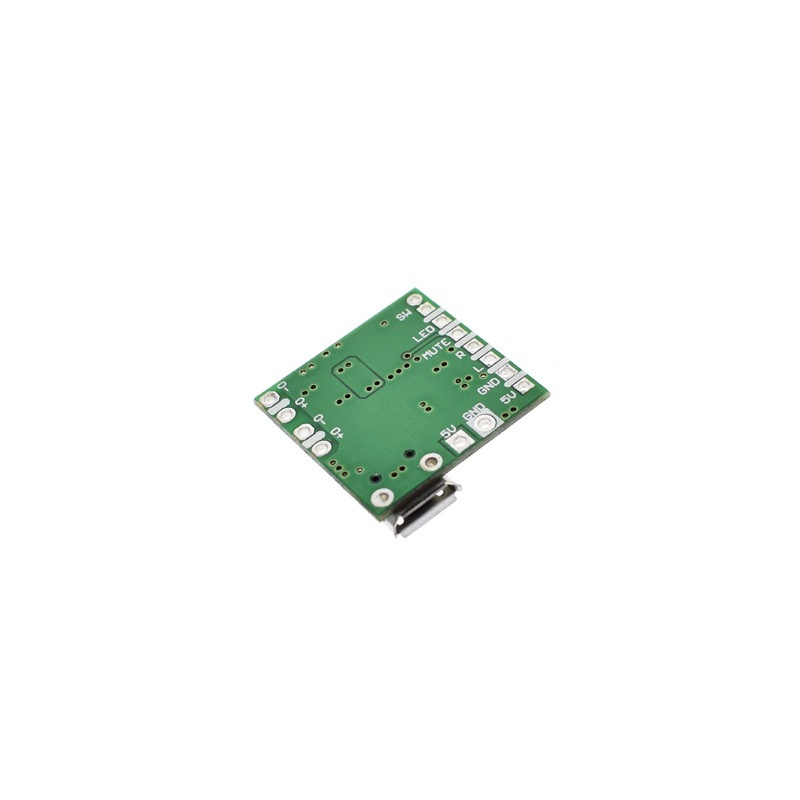

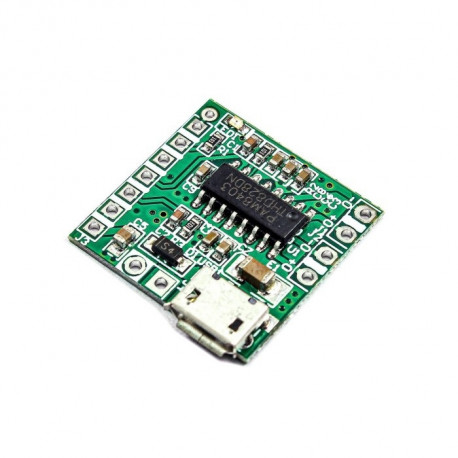

2x 3W audio stiprintuvas (2,5-5V) su PAM8403 ir microUSB

Prekės kodas: d6598

Būklė: Nauja prekė

Kai turimas silpnas audio signalas, o norima prijungti galingesnį garsiakalbį, reikia audio stiprintuvo. Šis PAM8403 audio stiprintuvo pagrindu suprojektuotas modulis tai ir leis padaryti. Be garso reguliavimo. Galima naudoti 4 omų garsiakalbius. Maitinimui prijungti galima naudoti micro USB arba prilituojamas jungtis

Smulkiau

Prekių kiekis mūsų sandėlyje: 100

Spausdinti

Charakteristikos

Suderinama su Arduino™ ir *duino	Taip
Kanalų skaičius	2
Būsenos indikacija	Ne
Maitinimo įtampa	2,5 - 5 VDC
Maksimali maitinimo įtampa	5,5V
Jungties žingsnis	2,54mm
Kontaktų kiekis	10 + 2x2
Matmenys	21 x 21 x 4 mm
USB	Tik maitinimui
Pagrindinės funkcijos grandynas	PAM8403
Galia	2 x 3W (@ 5V 4 om.)
Varža	Garsiakalbiai: 4 omai ar daugiau

Apie prekę

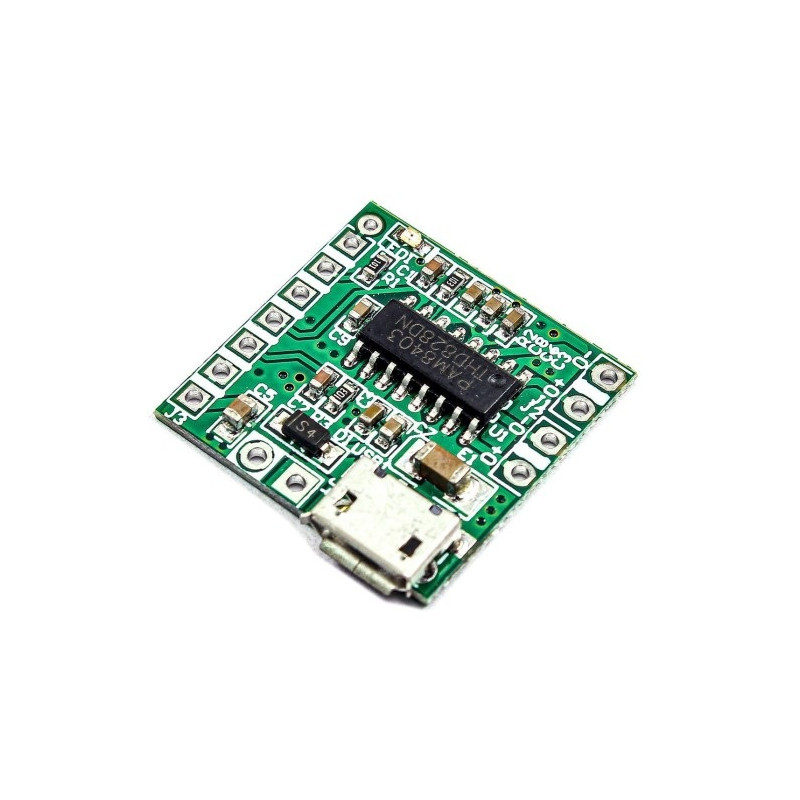

Tai mini stiprintuvo modulis, naudojantis PAM8403 integrinį grandyną. Turi stereo 2x 3W garso išvestį. Veikia su 5V nuolatine srove (DC) per Micro USB lizdą. Naudojamas daugelyje sričių, pavyzdžiui, televizoriuose, radijo imtuvuose bei įspėjimo ir transliavimo sistemose. Tinkamas naudoti su 4 omų garsiakalbiais. Pritaikytas ilgalaikiam naudojimui.

Savybės:

Darbinė įtampa: Micro USB 5V (DC 2.5V / 5.5V)

Gali būti maitinamas tiesiogiai iš kompiuterio ar kito įrenginio su USB išvestimi. Arba gali veikti nuo 5V baterijos.

Garso galia: 3W + 3W (Esant dideliam garsui gali atsirasti iškraipymai/traškėjimas)

Garsiakalbiai: 2Ω / 4Ω / 8Ω (Rekomenduojama naudoti 4Ω)

Tinkamas mažos galios projektams.

2 kanalų stereo išvestis.

Klasė: D klasė (Class D)

Apsauga nuo trumpojo jungimo.

Apsauga nuo perkaitimo.

Dėl ypač mažo dizaino modulį labai lengva integruoti.

Matmenys: 21mm x 21mm

Svoris: 1.5g

Pastabos:

Modulis suges, jei maitinimo įtampa viršys 5.5V.

Modulis suges sumaišius maitinimo poliškumą (atvirkštinė įtampa).

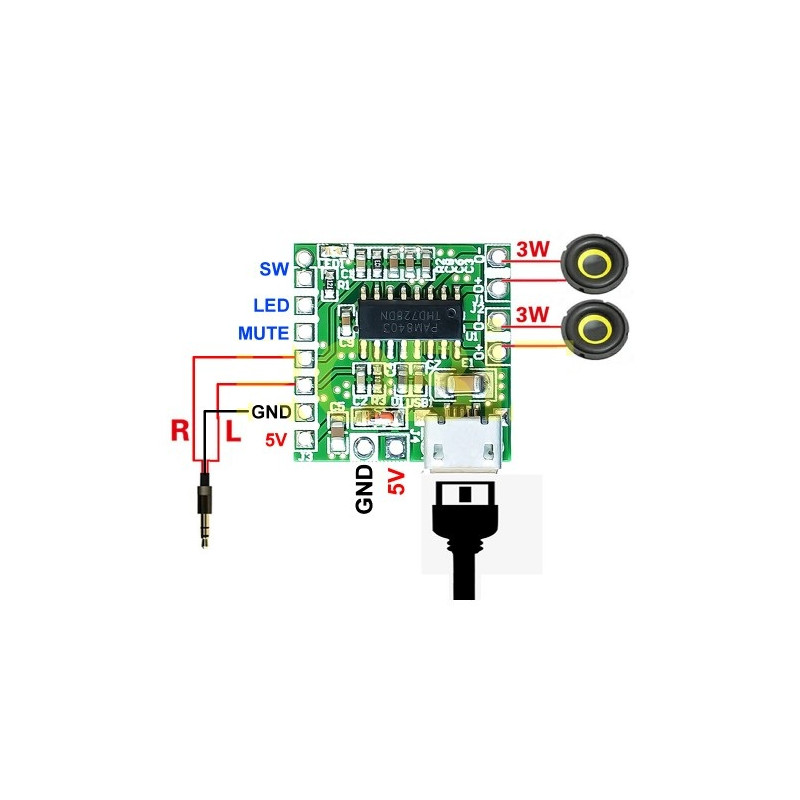

Kairysis (L) ir dešinysis (R) kontaktai yra garso įėjimai. Vidurinis kontaktas (G) yra įžeminimas (GND). Neteisingas sujungimas gali sugadinti produktą.

Nenaudokite produkto sujungdami garso išvestis kartu (Dėmesio: negalima sujungti garsiakalbių minusinių kontaktų tarpusavyje ar su žeme).

DĖMESIO! Pasitikslinkite ar PAM8403 audio stiprintuvas tenkina jūsų projekto poreikius (PAM8403 specifikacijų lapuose - datasheet)
